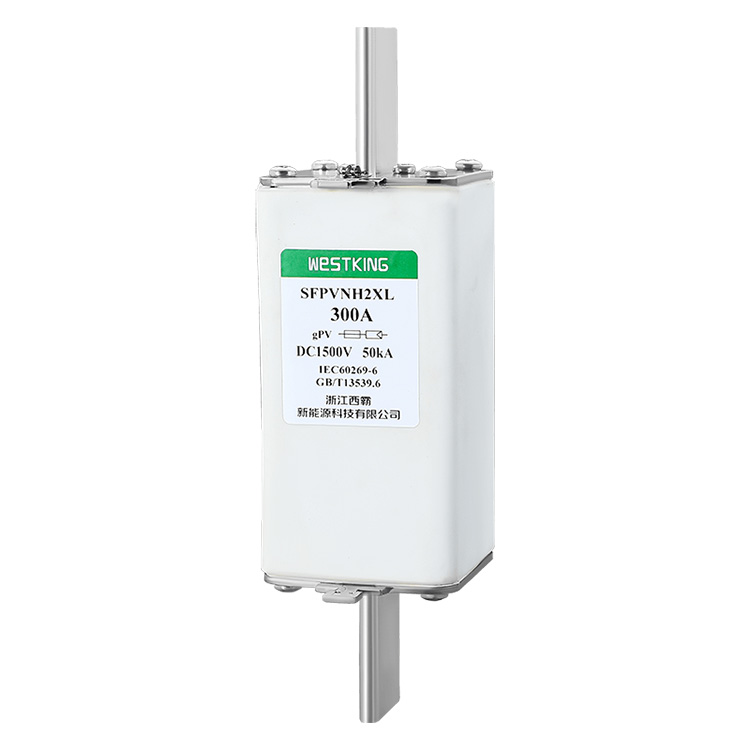

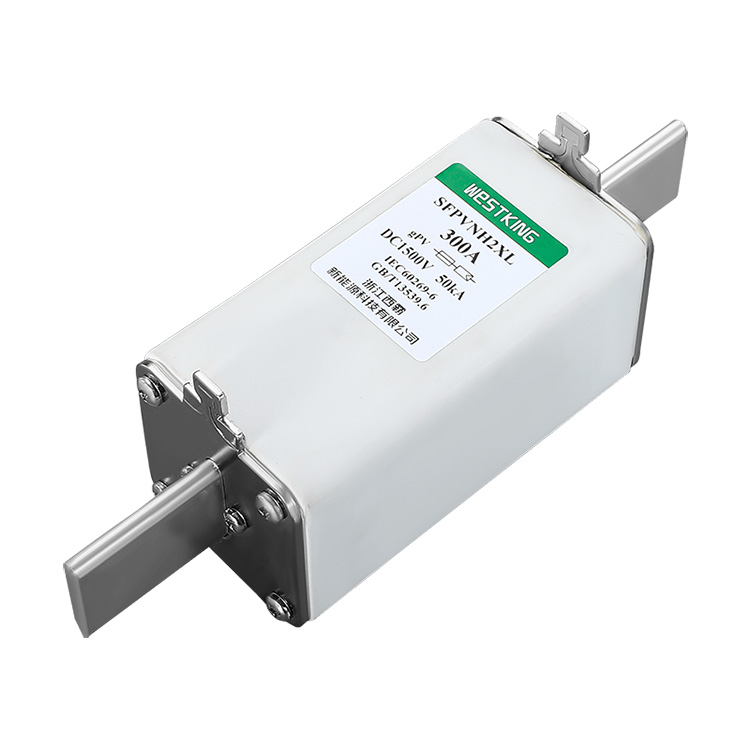

Fusibile NH2XL GPV 1500 V CC

Progettato principalmente per la protezione dei cavi all'interno dei circuiti della catena fotovoltaica, il fusibile fotovoltaico WESTKING NH2XLFusibile NH2XL GPV 1500 V CCsi pone come un guardiano affidabile. La sua innovativa struttura a inserimento non solo garantisce una protezione efficace ma migliora anche la comodità dei processi di installazione e sostituzione.

Invia richiesta

Descrizione del prodotto

Il fusibile fotovoltaico (PV) WESTKING NH2XLFusibile NH2XL GPV 1500 V CCè progettato principalmente per proteggere i cavi nei circuiti della catena fotovoltaica. La sua struttura in stile inserimento rende l'installazione e la sostituzione più convenienti. Grazie alle sue eccellenti prestazioni e affidabilità, il fusibile NH2XL ha ottenuto un ampio consenso a livello globale. Inoltre il prodotto è conforme alla norma IEC60269, garantendone sicurezza e stabilità in diversi scenari applicativi. La struttura di inserzione del fusibile NH2XL consente una rapida connessione agli impianti fotovoltaici, riducendo costi e tempi di installazione. Il suo design compatto e i materiali ad alta resistenza consentono l'installazione in spazi limitati, soddisfacendo le esigenze di spazio dei moderni sistemi fotovoltaici. Inoltre, il fusibile NH2XL dimostra eccellenti prestazioni nel resistere alle correnti di guasto, proteggendo efficacemente i sistemi fotovoltaici dai danni.


Fusibile NH2XL GPV 1500 V CCDati tecnici

•Tensione nominale: 1500 Vcc
•Correnti nominali: 125A...400A
•Categoria di utilizzo: gPV
•Capacità di interruzione nominale: 50kA
•Valore minimo di interruzione: 1,35·pollici
•Corrente senza fusione: 1,13·pollici
•Temperatura di conservazione: -40°C...90°C
•Temperatura di esercizio : -40°C...85°C

•Quando la temperatura ambiente supera i 25°C, fare riferimento alla tabella di correzione della temperatura del fusibile solare WESTKING.


Fusibile NH2XL GPV 1500 V CCStandard

Fusibili IEC/EN 60269-1 – requisiti generali

Fusibili IEC/EN 60269-6 per impianti solari fotovoltaici

Fusibili fotovoltaici UL248-19

A norma RoHS


CARATTERISTICHE PRINCIPALI/VANTAGGI

Con dispositivo di incontro

Protezione a gamma completa

Materiale del fusibile selezionato da Toshiba, Giappone

Soddisfa i requisiti del test in nebbia salina


Fusibile NH2XL GPV 1500 V CCAPPLICAZIONI

Compatibile con inverter e regolatori di carica della batteria, questo dispositivo fornisce protezione per i moduli fotovoltaici in linea ed è adatto per applicazioni con quadro combinato.

Adatto per l'uso in tutti gli impianti fotovoltaici, offre protezione a livello di stringa/array degli impianti fotovoltaici.


Certificazioni

• is09001 iatf16949


Origine

Cina


CARATTERISTICHE ELETTRICHE

Corrente nominale I2t(A2s) Perdita di potenza (w) 1,0 pollici Peso netto
Fusione Cancellazione
125A 2000 8000 35 1250 g
160A 5200 19000 42
200A 9500 46000 52
250A 16800 82000 60
315A 40000 120000 72
350A 44000 136000 80
400A 56000 180000 88


caratteristiche t-I


Dimensioni (mm)

A B C D E F G H
119 114 123 202 32 6 51 60


Basi FUSE compatibili


grafico del coefficiente di correzione della temperatura


Descrizione:

1.Il fusibile funziona normalmente nell'intervallo di temperatura compreso tra -5°C e 40°C e non è richiesta alcuna correzione aggiuntiva.

2.Le condizioni di utilizzo consentite vanno da -40°C a 85°C.

3. Nell'ambito delle condizioni di utilizzo consentite, fare riferimento a questa tabella.
