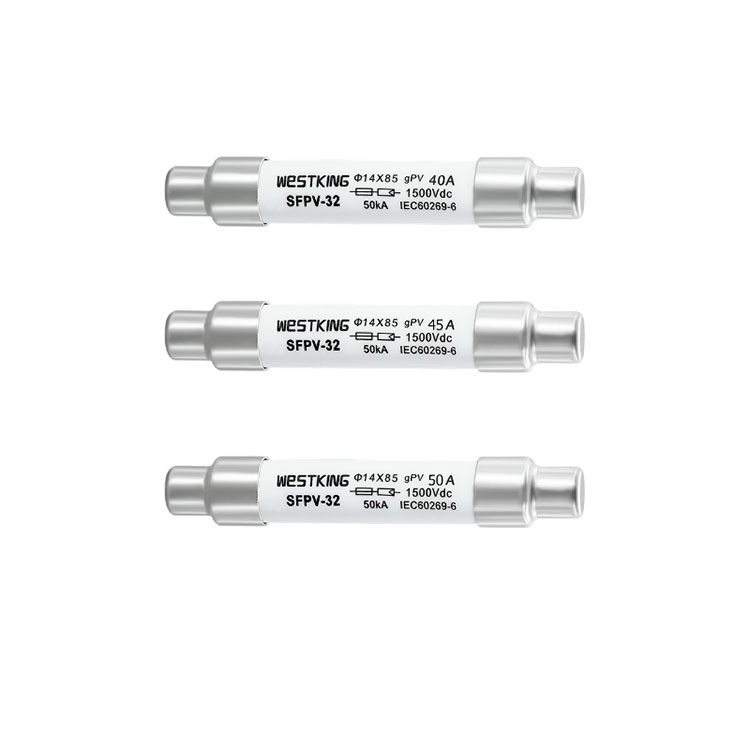

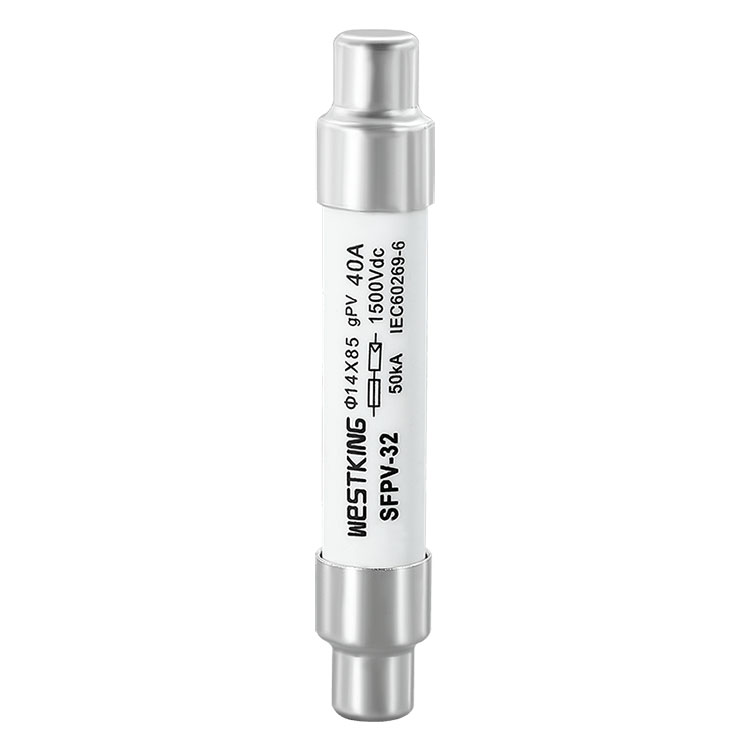

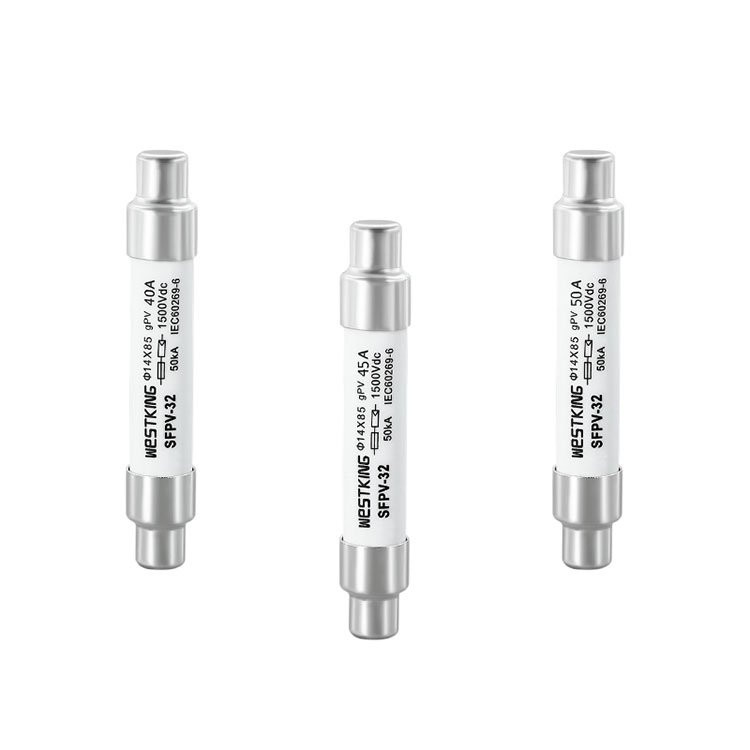

L'introduzione del fusibile 10/14x85mm gPV 1500VDC
segna un'estensione dell'attuale espansione all'interno della serie di fusibili 10X85mm. Con una corrente nominale massima di 50 A, soddisfa efficacemente le esigenze di numerosi impianti fotovoltaici di grandi dimensioni. Tutti i fusibili condividono una lunghezza uniforme di 85 mm e utilizzano la base fotovoltaica SFPV-32BX, garantendo una perfetta compatibilità con la serie esistente da 10X85 mm.Il fusibile da 10/14x85 mm gPV 1500 V CC
è un'estensione dell'espansione di corrente dei fusibili 10X85mm, con una corrente nominale massima di 50A. Ciò soddisfa le esigenze di molti impianti fotovoltaici su larga scala. Tutti i fusibili hanno una lunghezza di 85 mm e utilizzano la stessa base fotovoltaica, SFPV-32BX, del 10X85 mm
•Tensione nominale: | 1500 Vcc o 1200 Vcc |
•Correnti nominali: | 25A...50A |
•Categoria di utilizzo: | gPV |
•Capacità di interruzione nominale: | 50kA |
•Valore minimo di interruzione: | 1,35·In |
•Corrente senza fusione: | 1,13·In |
•Temperatura di conservazione: | -40°C...90°C |
•Temperatura di esercizio : | -40°C...85°C |
•Se la temperatura ambiente è superiore a 25°C, fare riferimento alla tabella dei coefficienti di correzione della temperatura dei fusibili di WESTKING e al manuale dell'utente.
Fusibili IEC/EN 60269-1 – requisiti generali
Fusibili IEC/EN 60269-6 per impianti solari fotovoltaici
Fusibili fotovoltaici UL248-19
A norma RoHS
È possibile attivare un sovraccarico di corrente a basso moltiplicatore
Utilizza ceramica ad alto contenuto di allumina
Basso consumo energetico
L'elemento fusibile adotta Toshiba dal Giappone, con caratteristiche di fusione stabili
Offre protezione in linea per i moduli fotovoltaici
Ideale per applicazioni con scatola combinatrice
Adatto per l'utilizzo in tutti gli impianti fotovoltaici
Fornisce protezione a livello di stringa/array per sistemi fotovoltaici
Funziona perfettamente con inverter e controller di carica della batteria
is09001 iatf16949
TÜV CE
Cina
Corrente nominale | I2t(A2s) | Perdita di potenza (w) 1,0 pollici | Peso netto | |
Fusione | Cancellazione | |||
25A | 5 | 16 | 0.9 | 31 g |
30A | 380 | 1400 | 5.6 | |
32A | 390 | 1800 | 6.3 | |
35A | 410 | 2000 | 7.4 | |
40A | 460 | 2450 | 8.5 | |
45A | 530 | 3200 | 9.6 | |
50A | 600 | 3800 | 10.5 |
Descrizione:
1.Il fusibile funziona normalmente nell'intervallo di temperatura compreso tra -5°C e 40°C e non è richiesta alcuna correzione aggiuntiva.
2.Le condizioni di utilizzo consentite vanno da -40°C a 85°C.
3. Nell'ambito delle condizioni di utilizzo consentite, fare riferimento a questa tabella.
Nel campo della produzione di energia solare fotovoltaica e degli impianti fotovoltaici su larga scala, i fusibili di alta qualità di WESTKING svolgono un ruolo cruciale. In qualità di rappresentante dell'industria cinese dei fusibili, WESTKING offre una serie di fusibili adatti per sistemi fotovoltaici, fornendo protezione e affidabilità eccellenti. Questi fusibili sono utilizzati principalmente per proteggere moduli fotovoltaici, inverter, cavi e sistemi di distribuzione, con caratteristiche di fusione rapida che prevengono danni alle apparecchiature e rischi per la sicurezza. Inoltre, i fusibili WESTKING hanno correnti di fusione basse, riducendo i tassi di guasto del sistema. Gli impianti fotovoltaici su larga scala devono considerare fattori quali la capacità del fusibile, la tensione nominale e la velocità di fusione quando si selezionano i fusibili adatti. I fusibili WESTKING riducono efficacemente le perdite per guasto e migliorano l'efficienza della generazione di energia. Nelle applicazioni pratiche è necessario ispezionare e sostituire regolarmente i fusibili. Con lo sviluppo del settore globale della produzione di energia fotovoltaica, la domanda di fusibili di alta qualità aumenterà. In qualità di produttore leader di fusibili in Cina, WESTKING migliorerà continuamente le prestazioni dei prodotti per soddisfare le esigenze dei fusibili fotovoltaici utilizzati in condizioni di lavoro più complesse.
