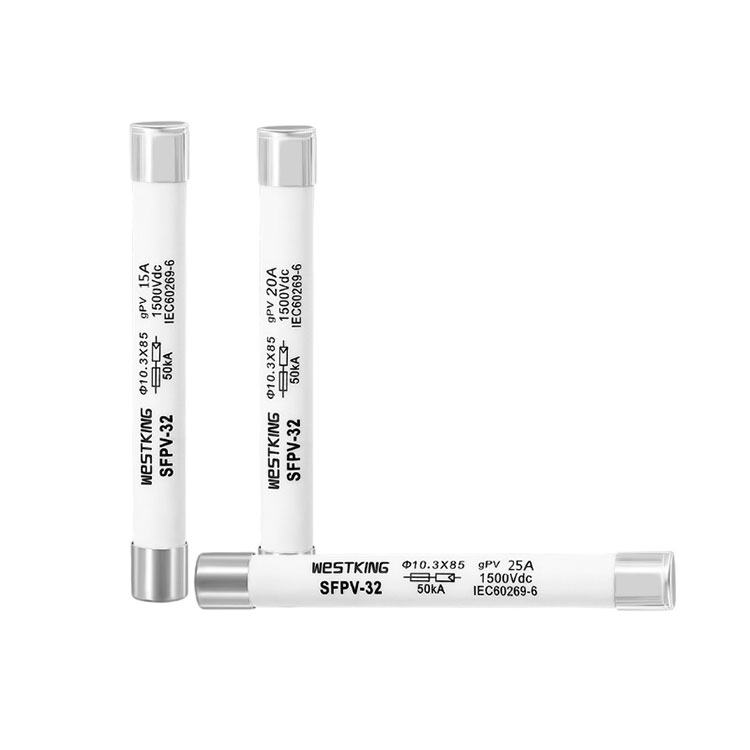

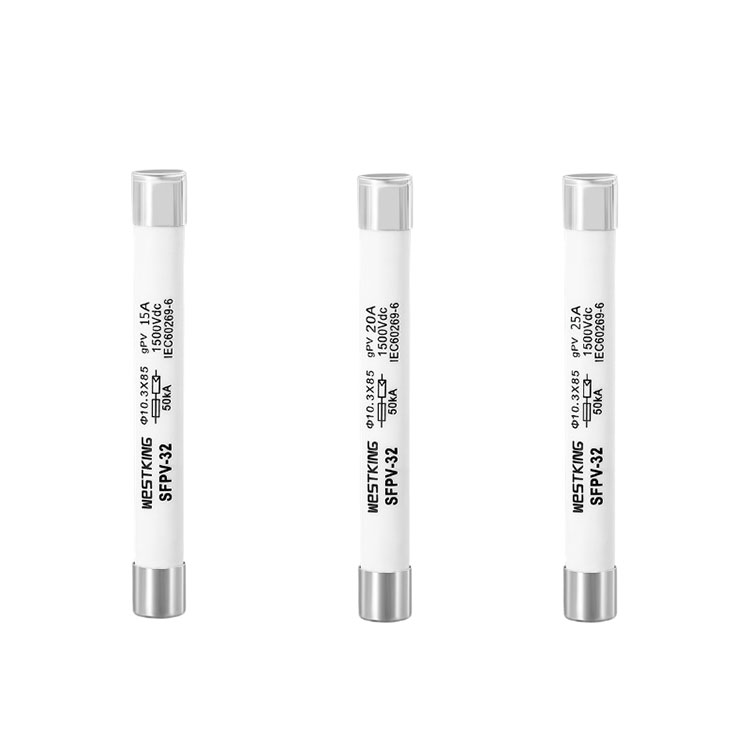

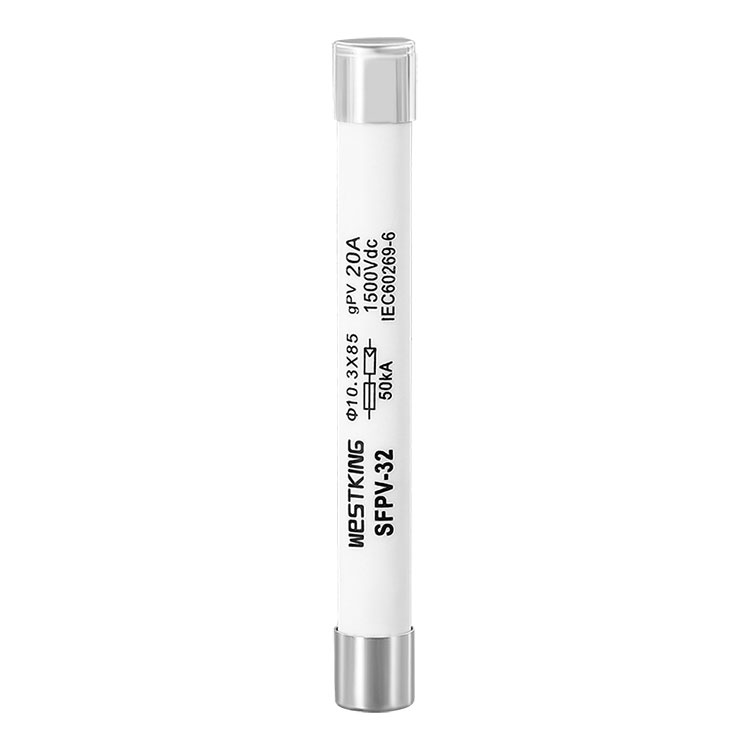

Fusibile GPV 10x85 mm 1500 V CC

Realizzati per resistere alle condizioni rigorose dei sistemi fotovoltaici, la serie di fusibili fotovoltaici (PV) SOLAR 10X85mm di WESTKINGFusibile GPV 10x85 mm 1500 V CCrappresenta una testimonianza di resilienza. Questi fusibili sono stati sottoposti a test di ciclo approfonditi e vantano le certificazioni TUV e CE, che ne attestano l'affidabilità e la conformità agli standard del settore.

Invia richiesta

Descrizione del prodotto

La serie di fusibili fotovoltaici (PV) SOLAR 10X85mm di WESTKING è progettata specificamente per resistere alle temperature rigide e ai cicli di corrente dei sistemi fotovoltaici. Questi fusibili sono stati sottoposti a rigorosi test di ciclo e hanno ottenuto la certificazione TUV e CE. I cappucci metallici su entrambe le estremità sono trattati con placcatura in argento e le parti in ceramica sono realizzate in ceramica ad alto contenuto di allumina, garantendo resistenza all'alta tensione e agli archi elevati. Questi fusibili da 1.500 V CC sono progettati per un potere di interruzione minimo basso pari a 1,35 volte la corrente nominale, consentendo l'interruzione sicura del circuito in condizioni tipiche di corrente a basso guasto.

Fusibile GPV 10x85 mm 1500 V CCDati tecnici

•Tensione nominale:	1500 Vcc o 1200 Vcc
•Correnti nominali:	2A...25A
•Categoria di utilizzo:	gPV
•Capacità di interruzione nominale:	50kA
•Valore minimo di interruzione:	1,35·In
•Corrente senza fusione:	1,13·In
•Temperatura di conservazione:	-40°C...90°C
•Temperatura di esercizio :	-40°C...85°C

Standard

Fusibili IEC/EN 60269-1 – requisiti generali

Fusibili IEC/EN 60269-6 per impianti solari fotovoltaici

Fusibili fotovoltaici UL248-19

A norma RoHS

Fusibile GPV 10x85 mm 1500 V CCCARATTERISTICHE PRINCIPALI/VANTAGGI

Resiste agli shock attuali

Tollera ambienti ad alta e bassa temperatura

Aumento di bassa temperatura, lunga durata

Garantisce prestazioni affidabili anche a temperature estreme

Fusibile GPV 10x85 mm 1500 V CCAPPLICAZIONI

Protezione in linea per moduli fotovoltaici Compatibile con inverter e regolatori di carica batterie

Adatto per applicazioni con scatola combinatrice

Applicabile a tutti gli impianti fotovoltaici

Fornisce protezione a livello di stringa/array di sistemi fotovoltaici

Fusibile GPV 10x85 mm 1500 V CCCertificazioni

is09001 iatf16949

TÜV CE

Origine

Cina

CARATTERISTICHE ELETTRICHE

Corrente nominale	I2t(A2s)		Perdita di potenza (w) 1,0 pollici	Peso netto
Corrente nominale	Fusione	Cancellazione	Perdita di potenza (w) 1,0 pollici	Peso netto
2A	3.5	12	1.5	19 g
3A	8	18	1.8
4A	16	35	2
5A	30	66	2.1
6A	46	130	2.3
8A	55	200	2.7
10A	70	270	3.2
12A	95	360	3.5
15A	130	400	4.0
20A	220	750	4.8
25A	350	1000	5.0

caratteristiche t-I

Dimensioni (mm)

Basi FUSE compatibili

grafico del coefficiente di correzione della temperatura

Descrizione:

1.Il fusibile funziona normalmente nell'intervallo di temperatura compreso tra -5°C e 40°C e non è richiesta alcuna correzione aggiuntiva.

2.Le condizioni di utilizzo consentite vanno da -40°C a 85°C.

3. Nell'ambito delle condizioni di utilizzo consentite, fare riferimento a questa tabella.

Il componente principale del fusibile fotovoltaico di Westking, l'elemento fusibile, è progettato e sviluppato in modo indipendente dall'azienda e prodotto mediante pressatura di stampi ad alta precisione. Il fusibile ha più canali stretti, che garantiscono la precisione del fusibile. Questo è diverso da molte fabbriche che utilizzano la tecnologia di taglio laser. Il principio del taglio laser è quello di fondere il fusibile ad alte temperature, il che provoca il danneggiamento del fusibile a causa delle alte temperature una volta e ne riduce la durata. Possono verificarsi anche fenomeni di prefusione e di fusione anomala. Westking aderisce sempre alla sicurezza e all'affidabilità come nucleo centrale e produce fusibili di alta qualità, consentendo maggiori miglioramenti nella conversione dell'energia.
