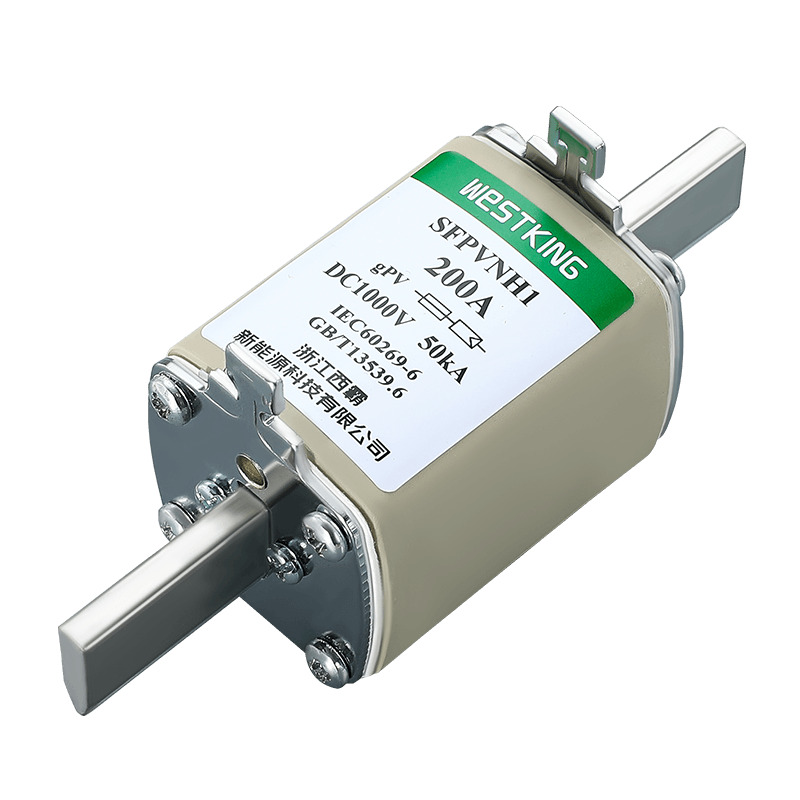

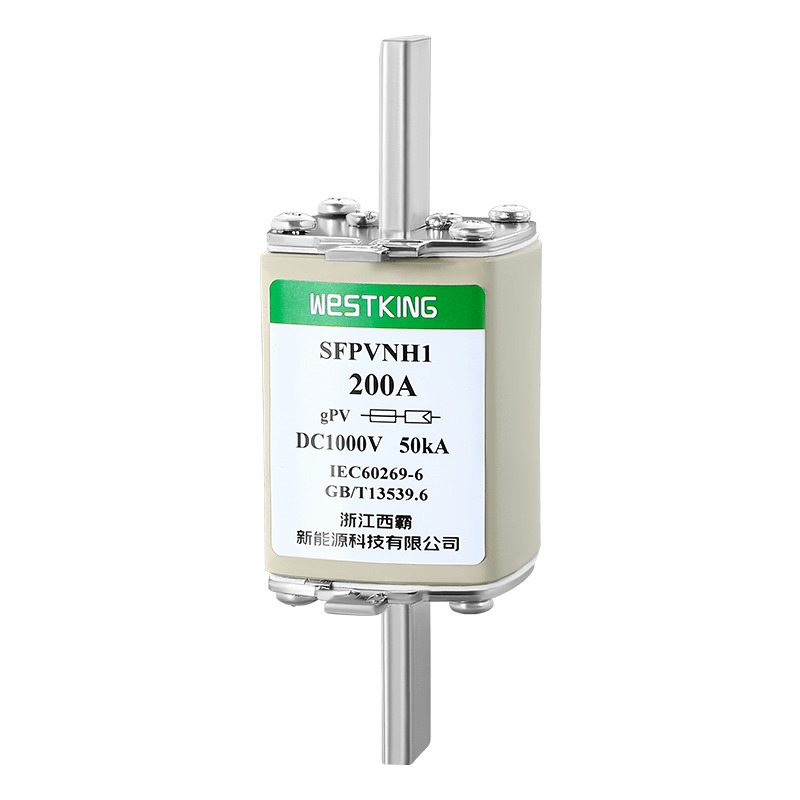

Fusibile PV PV NH1 GPV da 1000 V CC
  • Fusibile PV PV NH1 GPV da 1000 V CCFusibile PV PV NH1 GPV da 1000 V CC
  • Fusibile PV PV NH1 GPV da 1000 V CCFusibile PV PV NH1 GPV da 1000 V CC

Fusibile PV PV NH1 GPV da 1000 V CC

Realizzata su misura per la protezione degli impianti fotovoltaici, la serie di fusibili fotovoltaici (PV) WESTKING SFPVNH1Fusibile PV PV NH1 GPV da 1000 V CCrappresenta una soluzione dedicata. Progettati per rispondere rapidamente ai cortocircuiti all'interno dei pannelli solari lungo una catena fotovoltaica, questi fusibili di WESTKING svolgono un ruolo fondamentale nella schermatura dei cavi all'interno della catena fotovoltaica, fungendo categoricamente da fusibile primario.

Invia richiesta

Descrizione del prodotto

La serie di fusibili fotovoltaici (PV) WESTKING SFPVNH1Fusibile PV PV NH1 GPV da 1000 V CCè specificatamente studiato per la protezione degli impianti fotovoltaici. Quando si verifica un cortocircuito in un pannello solare all'interno di una catena fotovoltaica, i fusibili WESTKING SFPVNH1 proteggono efficacemente i cavi nella catena fotovoltaica (categoria di fusibili principali). Questa serie di fusibili non solo espande la nostra selezione di dimensioni di fusibili fotovoltaici a livello globale, ma adotta anche un tipo gPV conforme a entrambi gli standard fotovoltaici IEC 60269-6. Inoltre, questi fusibili sono dotati anche di lame staccabili per un facile montaggio diretto. Le loro caratteristiche principali includono compatibilità mondiale, bassa capacità di interruzione della corrente di guasto, resistenza ai cicli termici, struttura durevole per una maggiore durata del sistema, elevata efficienza con perdita di potenza minima e ingombro compatto. La serie di fusibili fotovoltaici WESTKING SFPVNH1 è disponibile in due versioni: a lama semplice e a montaggio diretto, per soddisfare le diverse esigenze di varie applicazioni di sistemi fotovoltaici.


Dati tecnici

•Tensione nominale: 1000 V CC
•Correnti nominali: 40A...160A
•Categoria di utilizzo: gPV
•Capacità di interruzione nominale: 50kA
•Valore minimo di interruzione: 1,35·pollici
•Corrente senza fusione: 1,13·pollici
•Temperatura di conservazione: -40°C...90°C
•Temperatura di esercizio : -40°C...85°C

•Quando la temperatura ambiente supera i 25°C, fare riferimento alla tabella di correzione della temperatura del fusibile solare WESTKING.


Fusibile PV PV NH1 GPV da 1000 V CCStandard

Fusibili IEC/EN 60269-1 – requisiti generali

Fusibili IEC/EN 60269-6 per impianti solari fotovoltaici

Fusibili fotovoltaici UL248-19

A norma RoHS


Fusibile PV PV NH1 GPV da 1000 V CCCARATTERISTICHE PRINCIPALI/VANTAGGI

Ampiamente accettato a livello globale

In grado di interrompere basse correnti di guasto

Resiste efficacemente ai cicli termici

Costruito con resistenza per migliorare la longevità del sistema

Alta efficienza con perdite di potenza minime

Design compatto per un'installazione salvaspazio


Fusibile PV PV NH1 GPV da 1000 V CCAPPLICAZIONI

Protezione per gli ingressi DC dell'inverter

Applicazioni per ricombinatori (sub combinatore, combinatore array, combinatore master)

Adatto a tutte le applicazioni fotovoltaiche


Certificazioni

is09001 iatf16949


Origine

Cina


CARATTERISTICHE ELETTRICHE

Corrente nominale I2t(A2s) Perdita di potenza (w) 1,0 pollici Peso netto
Fusione Cancellazione
40A 140 1200 8.0 427 g
50A 159 1431 11.0
63A 467 4203 12.0
80A 638 5742 15.50
100A 1300 11700 16.50
125A 2547 22923 17.50
160A 5198 46782 22.00


caratteristiche t-I


Dimensioni (mm)


Basi FUSE compatibili


grafico del coefficiente di correzione della temperatura


Descrizione:

1.Il fusibile funziona normalmente nell'intervallo di temperatura compreso tra -5°C e 40°C e non è richiesta alcuna correzione aggiuntiva.

2.Le condizioni di utilizzo consentite vanno da -40°C a 85°C.

3. Nell'ambito delle condizioni di utilizzo consentite, fare riferimento a questa tabella.


Il fusibile NH0 gPV da 1000 V CC è un prodotto compatto e di alta qualità sviluppato e prodotto da WESTKING New Energy Technology Co., Ltd. per l'uso nella piattaforma di tensione da 1000 V CC. Con una piattaforma di tensione di 40 A-100 A, questo fusibile è progettato per risparmiare spazio nelle applicazioni con scatola combinatrice, grazie alle sue dimensioni ridotte e all'elevata capacità di segmentazione. È in grado di interrompere rapidamente il circuito in breve tempo, proteggendo efficacemente le apparecchiature dai danni causati da guasti da sovracorrente e cortocircuito. Realizzato con materiali di alta qualità, questo fusibile offre un'eccellente affidabilità e una lunga durata.
