Serie Westking EVFUSE®
ha sviluppato due soluzioni di protezione personalizzate per i veicoli elettrici (EV), vale a dire fusibili di tipo H e di tipo J. I fusibili per veicoli elettrici Westking sono progettati e sviluppati sulla base delle interazioni con oltre 20 imprese di veicoli elettrici di nuova energia. Questi fusibili sono pienamente conformi alle condizioni di applicazione dei veicoli elettrici a nuova energia, caratterizzati da una struttura di serraggio imbullonata e materiali ceramici ad alta temperatura ad alto contenuto di allumina. Questi fusibili offrono funzionalità di simulazione di compattezza, resistenza agli urti e durata nel tempo leader di mercato.

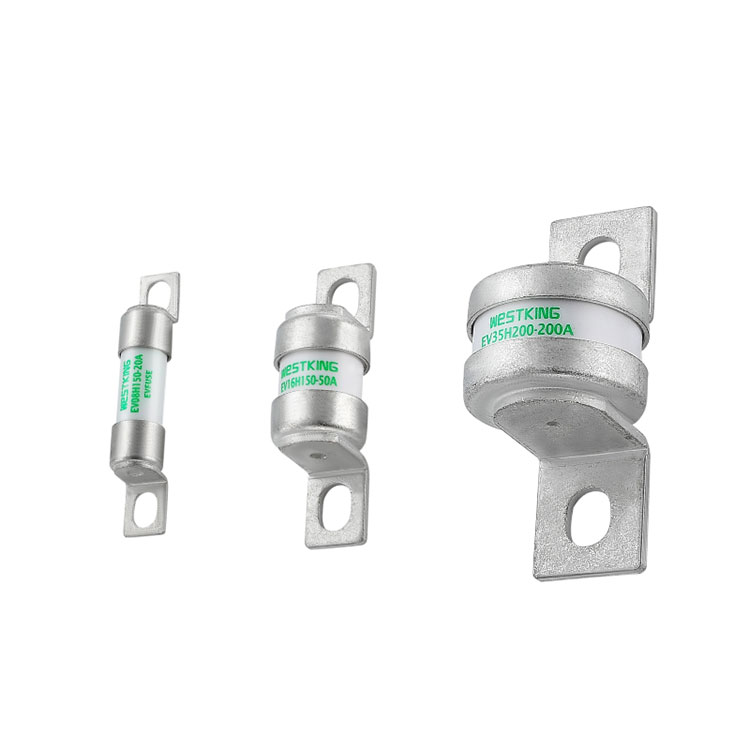

WESTKING EV08H150, EV16H150 ed EV35H200 sono adatti principalmente per piccoli veicoli elettrici, city car o yacht elettrici come protezione del pacco batteria, offrendo prestazioni sicure e affidabili.
Tipo | Tensione nominale | Valutato correnti |
EV08H150-(Amp) | 150 V CC | 6A-20A |
EV16H150-(Amp) | 150 V CC | 20A-180A |
EV35H200-(Amp) | 200 V CC | 200A-500A |
•Categoria di utilizzo: | gEV |
•Capacità di interruzione nominale: | 20kA |
•Costante di tempo: | 2±0,5 ms |
•Temperatura ambiente: | -40°C...125°C |
ISO8820-8
PRENDI IL D622
Prodotto secondo il sistema di qualità ITAF16949 per la conformità ai requisiti automobilistici
Conforme alla direttiva RoHS
Dichiarazione REACH disponibile su richiesta
Doppia protezione contro sovraccarico e cortocircuito
Basso aumento della temperatura e consumo energetico, estensione della portata della batteria
Elevato potere di interruzione
Protezione del pacco batteria
BDU e PDU
Scatola di giunzione batterie per ausiliari
QUESTO/TUTTO
Stoccaggio dell'energia elettrica
Caricabatterie
Protezione del pacco supercondensatore
Protezione di backup per relè/sezionatore/interruttore CC
Disconnessione di sicurezza per manutenzione (MSD)
is09001 iatf16949
Cina
Tipo | I2t (A2s) | Perdita di potenza 0,5 pollici (w) | Peso netto (G) | |
Fusione | Cancellazione | |||
EV08H150-06A | 2 | 6 | 0.30 | 6.01 |
EV08H150-10A | 3.8 | 12 | 0.75 | |
EV08H150-12A | 7 | 22 | 0.80 | |
EV08H150-16A | 20 | 50 | 0.85 | |

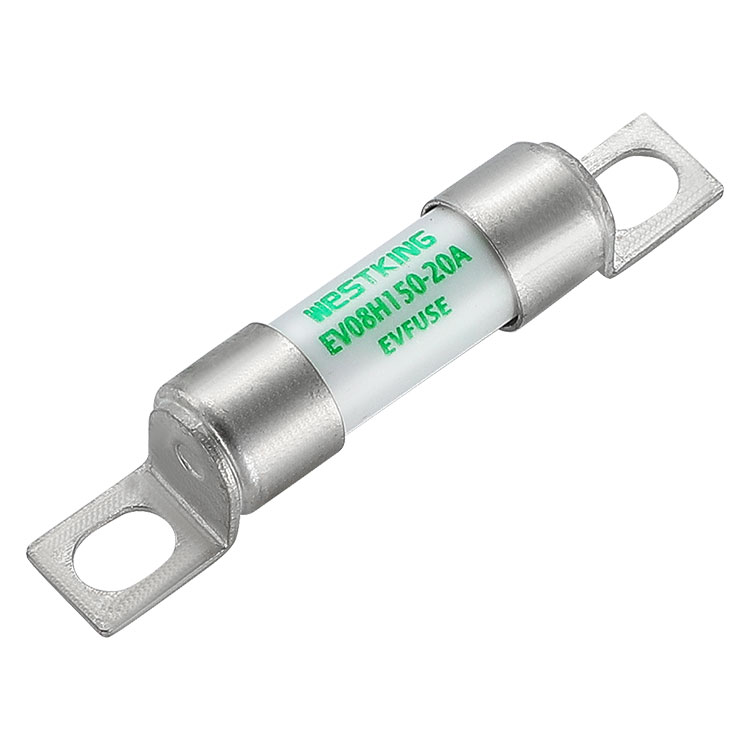

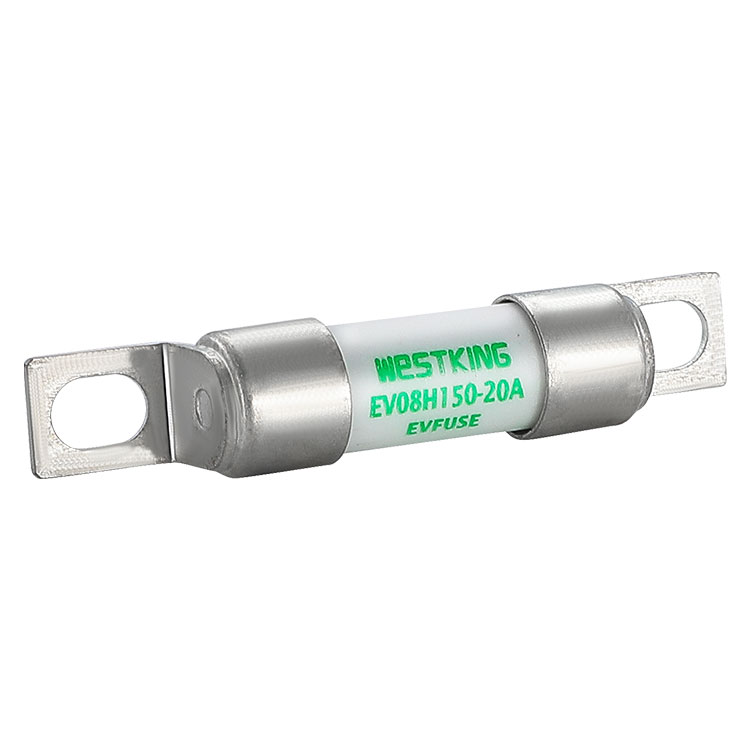

EV08H150-20A | 25 | 80 | 1.2 |
Tipo | I2t (A2s) | Perdita di potenza 0,5 pollici (w) | Peso netto (G) | |
Fusione | Cancellazione | |||
EV16H150-20A | 12 | 100 | 0.45 | 32 |
EV16H150-25A | 18 | 120 | 0.60 | |
EV16H150-32A | 32 | 200 | 0.68 | |
EV16H150-35A | 50 | 320 | 0.75 | |

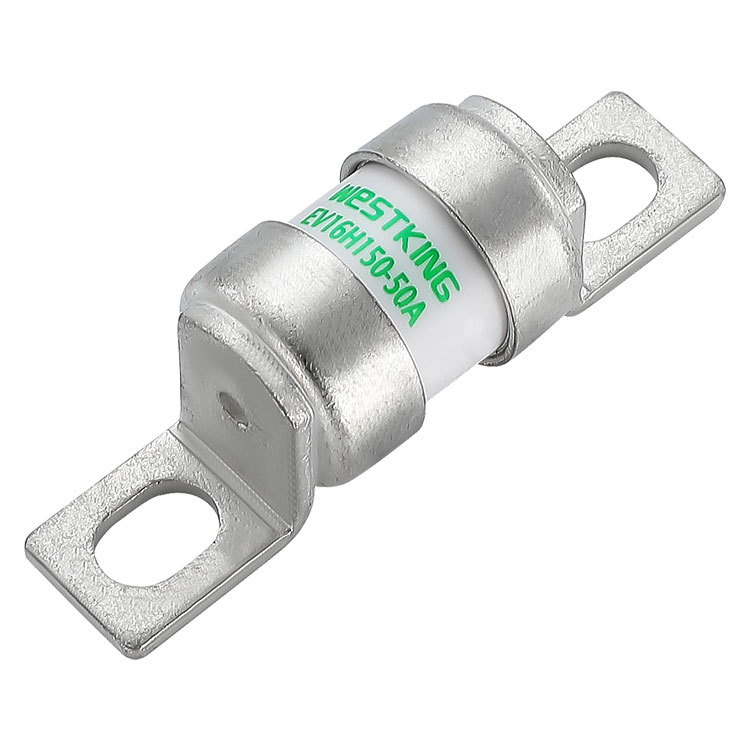

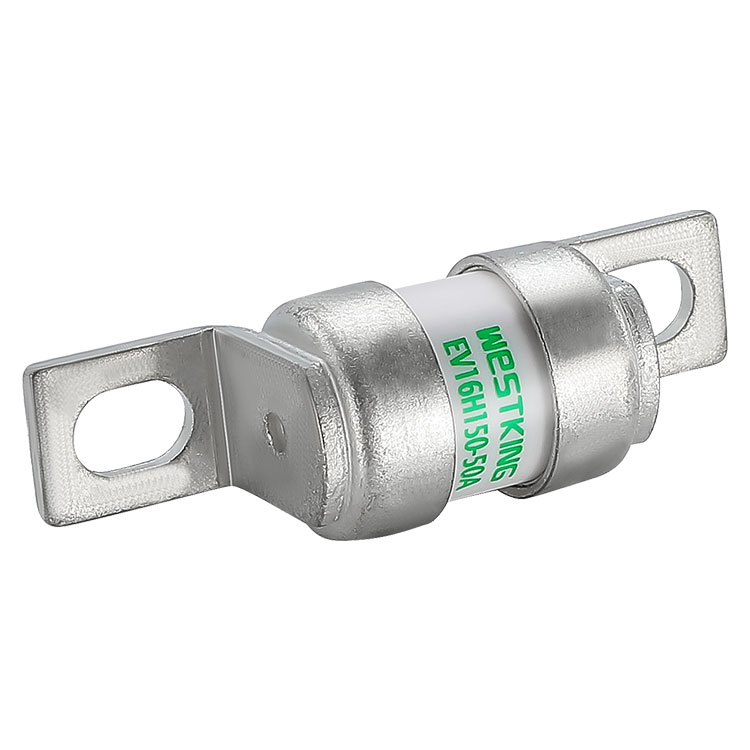

EV16H150-50A | 100 | 500 | 1.05 | |
EV16H150-63A | 180 | 1100 | 1.35 | |
EV16H150-80A | 300 | 1900 | 2.10 | |
EV16H150-100A | 600 | 3800 | 2.78 | |
EV16H150-125A | 625 | 3900 | 3.38 | |
EV16H150-160A | 1100 | 7000 | 4.28 | |
EV16H150-180A | 1600 | 12000 | 5.33 |
Tipo | I2t (A2s) | Perdita di potenza 0,5 pollici (w) | Peso netto (G) | |
Fusione | Cancellazione | |||

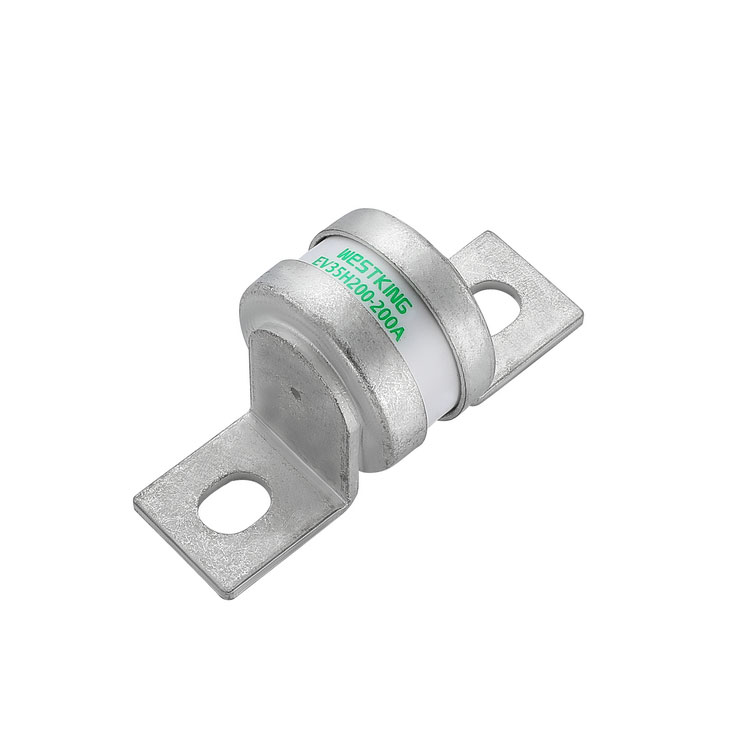

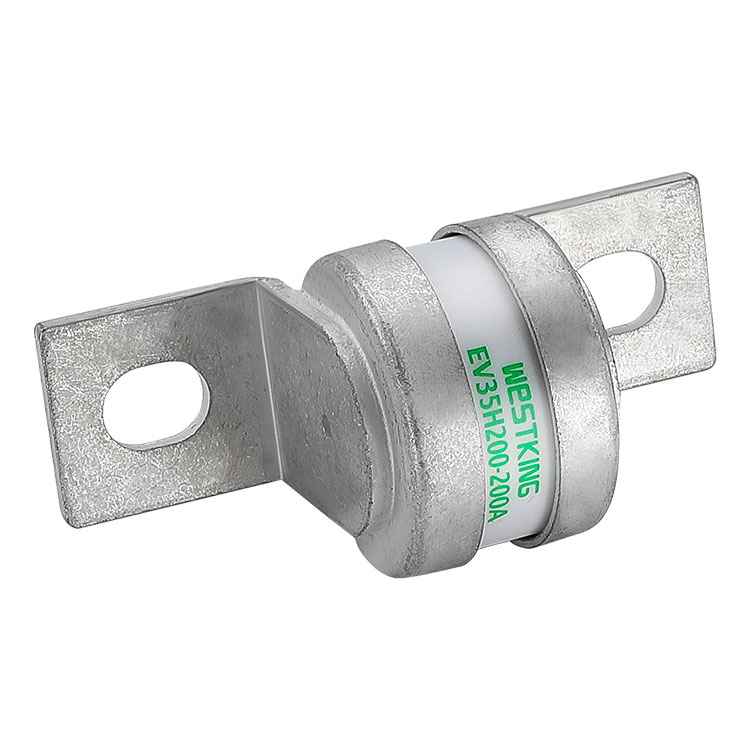

EV35H200﹣200A | 5200 | 20500 | 3.00 | 154.3 |
EV35H200﹣250A | 7000 | 30500 | 3.90 | |
EV35H200﹣300A | 10000 | 40000 | 4.50 | |
EV35H200﹣350A | 15000 | 60000 | 5.10 | |
EV35H200﹣400A | 20000 | 82000 | 5.50 | |
EV35H200﹣450A | 23000 | 120000 | 7.70 | |
EV35H200﹣500A | 28000 | 180000 | 9.80 |
Descrizione:
1.Il fusibile funziona normalmente nell'intervallo di temperatura compreso tra -5°C e 40°C e non è richiesta alcuna correzione aggiuntiva.
2.Le condizioni di utilizzo consentite sono comprese tra -40°C e 85°C.
3. Nell'ambito delle condizioni di utilizzo consentite, fare riferimento a questa tabella.
