Prodotti > Fusibile ad alta velocità > Fusibile rapido imbullonato in stile nordamericano > Fusibile ad alta velocità HSFJ500 da 500 V CC

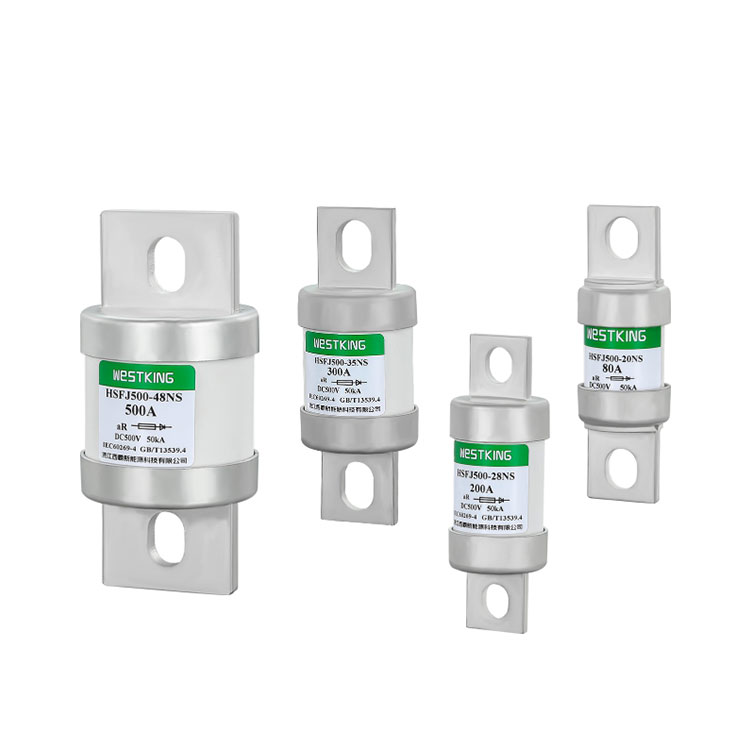

Fusibile ad alta velocità HSFJ500 da 500 V CC
Fusibili CC serie HSFJ500 di Westkingsono progettati per offrire una protezione affidabile per vari sistemi di alimentazione. Questi fusibili sono fusibili cilindrici ad azione rapida con collegamento a bullone, ideali per dispositivi a semiconduttore come inverter, raddrizzatori e convertitori, nonché dispositivi a batteria e motore. Trovano la loro applicazione in settori come il trasporto ferroviario e le stazioni di ricarica.
Invia richiesta
Descrizione del prodotto
Fusibili CC serie HSFJ500 di Westkingoffrono una risposta rapida all'azione, un basso aumento della temperatura e un basso consumo energetico, buone prestazioni antivibranti, protezione affidabile da cortocircuito e facilità di installazione. Queste caratteristiche forniscono una protezione completa del sistema di alimentazione per prestazioni e sicurezza ottimali.
Dati tecnici
| Tipo | Tensione nominale | Correnti nominali |
| HSFJ500-20-NS-(Amp) | 500 V CC/750 V CA | 50A,60A,70A,80A,100A,125A,150A |
| HSFJ500-28-NS-(Amp) | 500 V CC/750 V CA | 100A,125A,150A,175A,200A,250A |
| HSFJ500-35-NS-(Amp) | 500 V CC/750 V CA | 200A,250A,300A,350A,400A |
| HSFJ500-48-NS-(Amp) | 500 V CC/750 V CA | 300A,350A,400A,450A,500A,550A,600A |
Categoria di utilizzo:aR
Capacità di interruzione nominale: 50kA
Standard
CEI/EN 60269-4
Conforme alla direttiva RoHS
CARATTERISTICHE PRINCIPALI/VANTAGGI
Interruzione rapida dell'alimentazione: i fusibili ad azione rapida forniscono una rapida terminazione della corrente, riducendo al minimo le perdite dovute a incidenti.
Affidabilità: il design con connessione a bullone aumenta la stabilità e l'affidabilità in ambienti difficili.
Installazione semplice: design standardizzato del fusibile con collegamento a bullone per installazione e manutenzione semplici.
Ampia applicabilità: compatibile con varie apparecchiature di potenza, inclusi bus comuni CC, convertitori/raddrizzatori di potenza per unità CC, avviatori a tensione nominale ridotta e inverter di trazione ad alta tensione.
Sicurezza: salvaguardare le attrezzature e il personale durante i guasti.
Coscienza ambientale: materiali rispettosi dell'ambiente utilizzati nella produzione.
Efficienza energetica: l'elevata velocità di interruzione della potenza contribuisce al risparmio energetico.
APPLICAZIONI
La serie HSFJ500 di WESTKING di fusibili ad alta velocità con bullone di tipo nordamericano è progettata principalmente per la protezione di bus comuni CC, convertitori/raddrizzatori di potenza di azionamento CC, avviatori a tensione nominale ridotta e inverter di trazione ad alta tensione.
Questi fusibili svolgono un ruolo fondamentale negli impianti elettrici, poiché possono interrompere rapidamente l'alimentazione in caso di sovraccarico di corrente o cortocircuito.
Certificazioni
• is09001 iatf16949
Origine
Cina

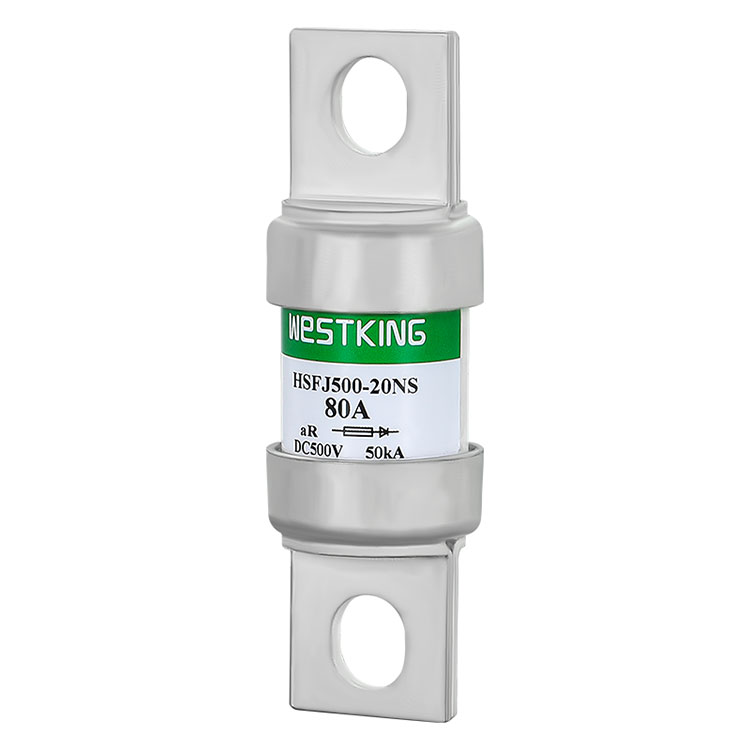

FUSIBILE AD ALTA VELOCITÀ 500 V CC-HSFJ500-20-NS
| Tipo | I2t (A2s) | Perdita di potenza 1,0 In（w） | Bullone/coppia di montaggio | |
| Fusione | Cancellazione | |||
| HSFJ500-20-LS-50A | 120 | 360 | 8.0 | Installare il bullone M8 Coppia di montaggio consigliata 12,0 Nƒm |
| HSFJ500-20-LS-60A | 220 | 600 | 10.0 | |
| HSFJ500-20-LS-70A | 340 | 950 | 14.0 | |
| HSFJ500-20-LS-80A | 450 | 1500 | 17.0 | |
| HSFJ500-20-LS-100A | 760 | 2800 | 20.5 | |
| HSFJ500-20-LS-125A | 1140 | 4600 | 25.0 | |
| HSFJ500-20-LS-150A | 2050 | 6460 | 30.0 | |

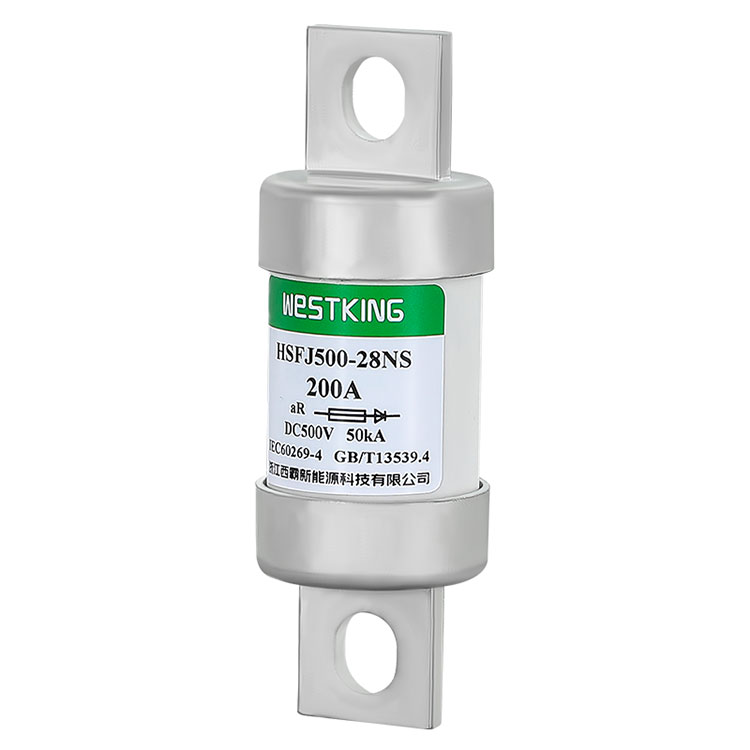

FUSIBILE AD ALTA VELOCITÀ 500 V CC-HSFJ500-28-NS
| Tipo | I2t (A2s) | Perdita di potenza 1,0 In（w） | Bullone/coppia di montaggio | |
| Fusione | Cancellazione | |||
| HSFJ500-28-NS-100A | 450 | 2100 | 17.0 | Installare il bullone M8 Coppia di montaggio consigliata 12,0 Nƒm |
| HSFJ500-28-NS-125A | 750 | 3300 | 23.5 | |
| HSFJ500-28-NS-150A | 1000 | 4500 | 28.0 | |
| HSFJ500-28-NS-175A | 1300 | 6000 | 33.0 | |
| HSFJ500-28-NS-200A | 2250 | 11100 | 38.5 | |
| HSFJ500-28-NS-250A | 4900 | 21500 | 46.0 | |

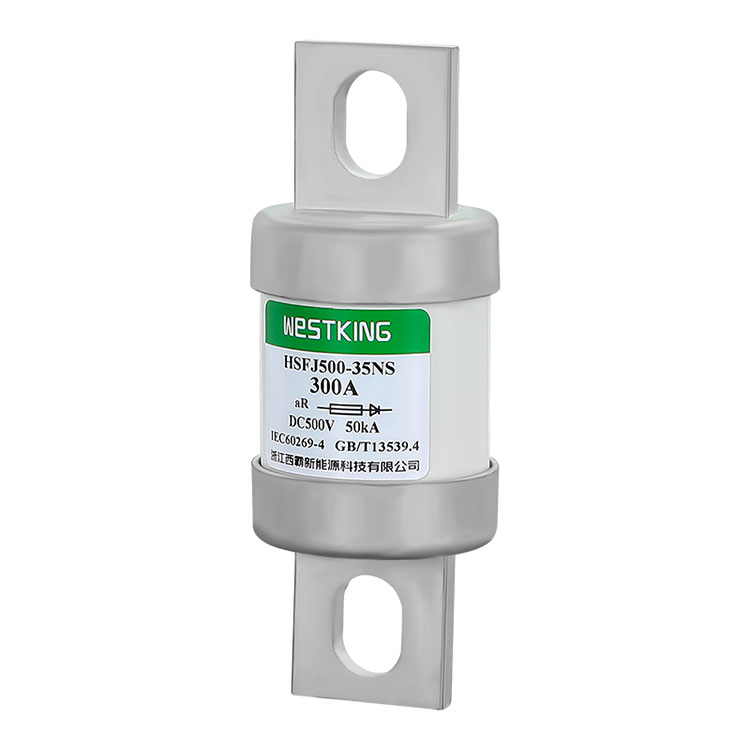

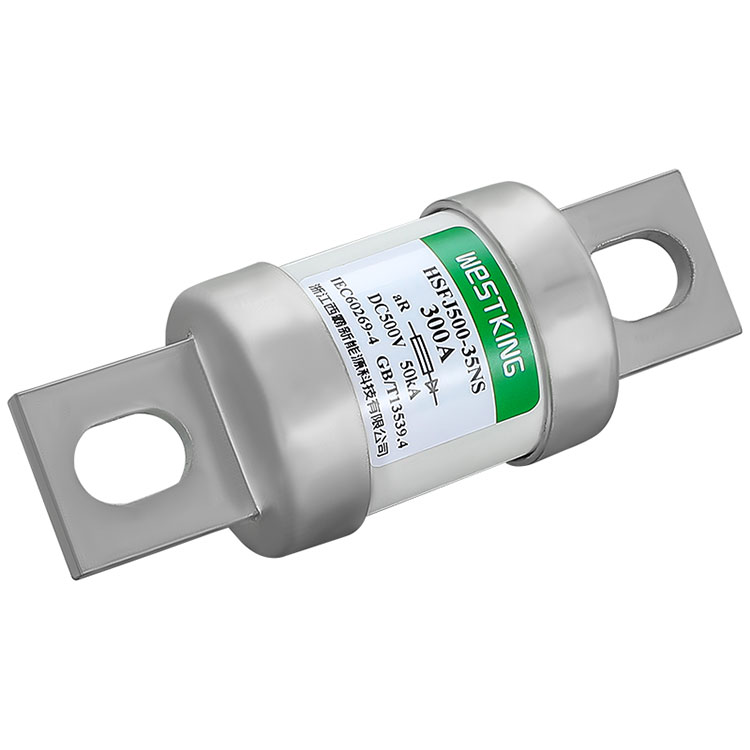

FUSIBILE AD ALTA VELOCITÀ 500 V CC-HSFJ500-35-NS
| Tipo | I2t (A2s) | Perdita di potenza 1,0 pollici (w) | Bullone/coppia di montaggio | |
| Fusione | Cancellazione | |||
| HSFJ500-35-NS-200A | 2250 | 11100 | 37.0 | Installare il bullone M10 Coppia di montaggio consigliata 20,0 Nƒm |
| HSFJ500-35-NS-250A | 6100 | 30000 | 40.0 | |
| HSFJ500-35-NS-300A | 8600 | 48000 | 48.0 | |
| HSFJ500-35-NS-350A | 12500 | 70500 | 57.5 | |
| HSFJ500-35-NS-400A | 18000 | 91000 | 64.0 | |

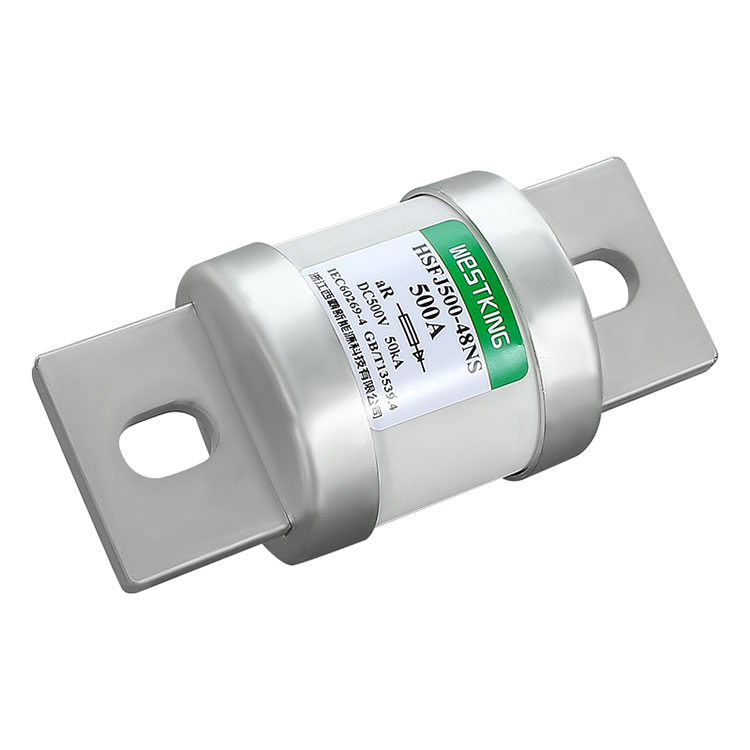

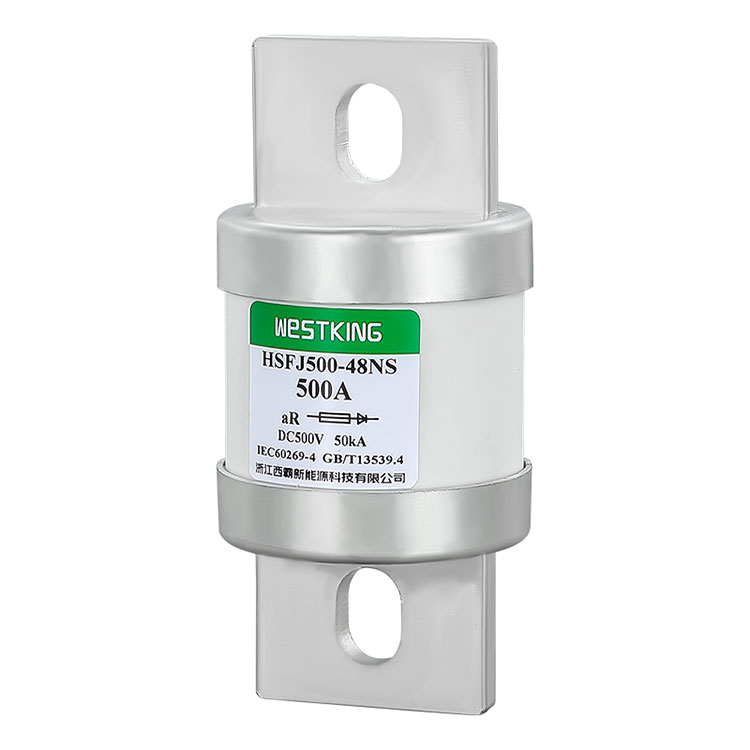

FUSIBILE AD ALTA VELOCITÀ 500 V CC-HSFJ500-48-NS
| Tipo | I2t (A2s) | Perdita di potenza 1,0 pollici (w) | Bullone/coppia di montaggio | |
| Fusione | Cancellazione | |||
| HSFJ500-48-NS-300A | 10600 | 45000 | 47.0 | Installare il bullone M10 Coppia di montaggio consigliata 20,0 Nƒm |
| HSFJ500-48-NS-350A | 14000 | 67000 | 55.0 | |
| HSFJ500-48-NS-400A | 18500 | 96000 | 63.5 | |
| HSFJ500-48-NS-450A | 22500 | 116000 | 72.0 | |
| HSFJ500-48-NS-500A | 28000 | 140000 | 81.5 | |
| HSFJ500-48-NS-550A | 32500 | 176000 | 92.5 | |
| HSFJ500-48-NS-600A | 37500 | 195000 | 105.0 | |
Guida all'applicazione:
Temperatura ambiente:
Condizioni operative normali: temperatura ambiente massima non superiore a 40°C; temperatura media nelle 24 ore non superiore a 35°C e valore medio misurato nell'arco dell'anno inferiore a tale valore; temperatura ambiente minima non inferiore a -5°C.
Condizioni operative consentite: da -40°C a 85°C.
Altitudine:
Condizioni operative normali: altitudine di installazione non superiore a 2000 m.
Condizioni operative consentite: da 2.000 a 4.500 m.
Condizioni atmosferiche:
Condizioni operative normali: aria pulita, umidità relativa non superiore al 50% a 40°C; è consentita una maggiore umidità a temperature più basse; in queste condizioni, occasionalmente può verificarsi una moderata condensa a causa delle variazioni di temperatura.
Condizioni operative consentite: l'umidità relativa non supera il 95% senza evidente condensa.
Condizioni di installazione:
Il FUSIBILE WESTKING deve essere installato orizzontalmente o verticalmente a seconda della situazione reale. Durante l'installazione, assicurarsi che la distanza elettrica non sia inferiore a 8 mm e che la distanza superficiale non sia inferiore a 10 mm. Le condizioni di installazione sono le seguenti:
a) In luoghi senza scosse significative e vibrazioni da impatto;
b) In mezzi senza rischio di esplosione e non contenenti gas o polvere che possano corrodere i metalli e distruggere l'isolamento;
c) In luoghi senza pioggia, neve o invasione di ghiaccio.
Imballaggio e stoccaggio:
Imballaggio: scatola interna di carta ondulata, cartone esterno, con segni di pioggia, umidità e fragilità.
Conservazione: temperatura da -40°C a 40°C; umidità relativa non superiore al 70% a 40°C, all'80% a 30°C e al 90% a 20°C inferiori; impermeabile, evitare il contatto con acqua liquida e la deformazione dovuta all'assorbimento di umidità; ignifugo.
Uso e Manutenzione:
IL FUSIBILE DI WESTKING deve essere regolarmente pulito e sottoposto a manutenzione da parte di personale dedicato, ispezionare lo stato degli elementi di fissaggio e garantire un funzionamento sicuro. Quando l'elemento fusibile si scioglie, sostituirlo con un fusibile con le stesse specifiche e prestare attenzione a rimuovere polvere e altri contaminanti dalla base.
