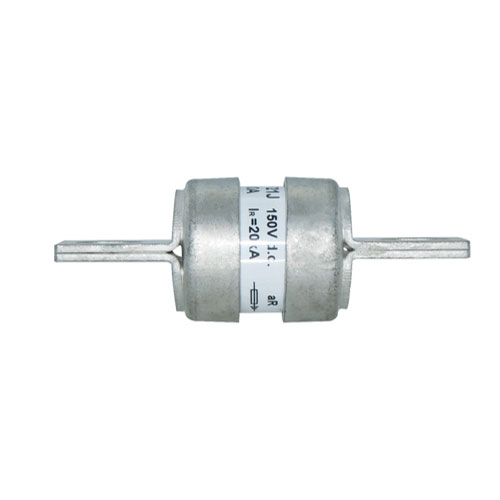

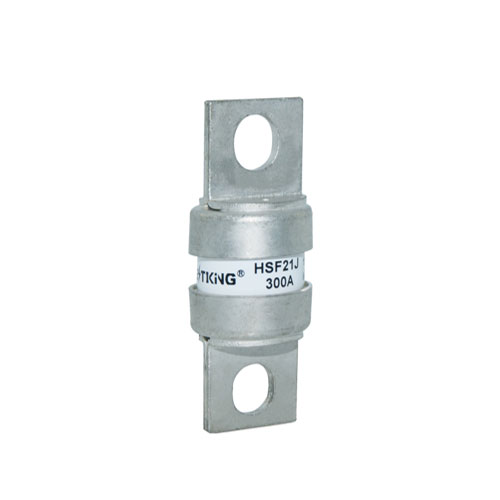

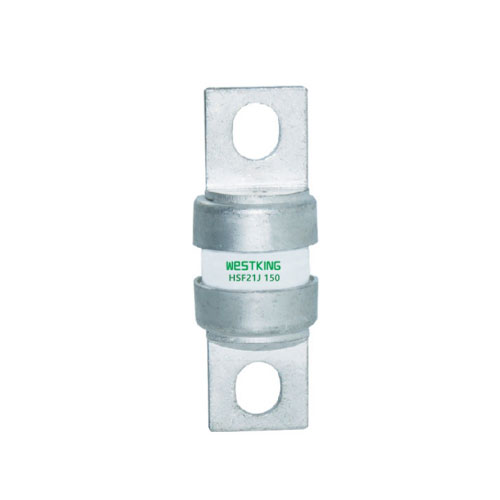

Fusibile ad alta velocità HSF21J di Westking
è progettato per applicazioni in stile nordamericano. È classificato per 150 Vca/cc (UL) e può gestire correnti comprese tra 70 e 400 A. Questo tipo di fusibile è comunemente utilizzato per la protezione di sbarra comune CC, azionamenti CC, convertitori/raddrizzatori di potenza e avviatori a tensione nominale ridotta . I fusibili ad alta velocità con etichetta imbullonata di stile nordamericano offrono protezione affidabile e prestazioni efficienti in vari sistemi elettrici.
Il fusibile ad alta velocità HSF21J di Westking è progettato principalmente per proteggere le batterie al litio e le apparecchiature a semiconduttore, inclusi convertitori/raddrizzatori di potenza, avviatori buck e altri dispositivi correlati. Le batterie al litio stanno diventando sempre più popolari grazie alla loro elevata densità energetica e al rispetto dell'ambiente, ma richiedono un'adeguata protezione per prevenire condizioni di sovratensione, sovracorrente e cortocircuito.
In sintesi, il fusibile ad alta velocità HSF21J di Westking è una soluzione robusta e affidabile per proteggere i circuiti CC nelle applicazioni di tipo nordamericano. Grazie all'elevata corrente nominale e al meccanismo ad azione rapida, offre un'eccellente protezione per una varietà di sistemi elettrici.
Tipo | Tensione nominale | Correnti nominali |
HSF21J-(Amp) | 150 V CC/250 V CA | 70A、80A、100A、125A、150A、200A、 250A、300A、350A、400A |
Categoria di utilizzo:aR
Capacità di interruzione nominale: AC250V-100kA / DC150V--20kA
Il basso I2t preserva i componenti protetti da danni in caso di cortocircuiti.
La tensione dell'arco gestita riduce al minimo lo stress sui componenti del circuito durante il funzionamento del fusibile.
I tipi di montaggio flessibili soddisfano diverse esigenze di terminazione.
Protezione di dispositivi per carichi pesanti come raddrizzatori elettrochimici
Batteria al litio,
Apparecchiature a semiconduttore come convertitore/raddrizzatore di potenza, avviatore buck, ecc.
• is09001 iatf16949
Cina
Tipo | I2t (A2s) | Perdita di potenza 1,0 In(w) | Bullone/coppia di montaggio | |
Fusione | Cancellazione | |||
HSF21J-70AMP | 470 | 4000 | 6.9 | Installare il bullone M8 Coppia di montaggio consigliata 12,0 Nƒm |
HSF21J-80AMP | 670 | 6000 | 7.7 | |
HSF21J-100AMP | 1200 | 12000 | 9.0 | |
HSF21J-125AMP | 1870 | 18000 | 11.2 | |
HSF21J-150AMP | 2700 | 26000 | 13.5 | |
HSF21J-200AMP | 4780 | 45000 | 17.6 | |
HSF21J-250AMP | 7470 | 70000 | 22.5 | |
HSF21J-300AMP | 10760 | 100000 | 27.0 | |
HSF21J-350AMP | 15700 | 140000 | 30.6 | |
HSF21J-400AMP | 20300 | 180000 | 35.2 |
