Fusibile PV GPV 1000 V CC 10 x 38 mm

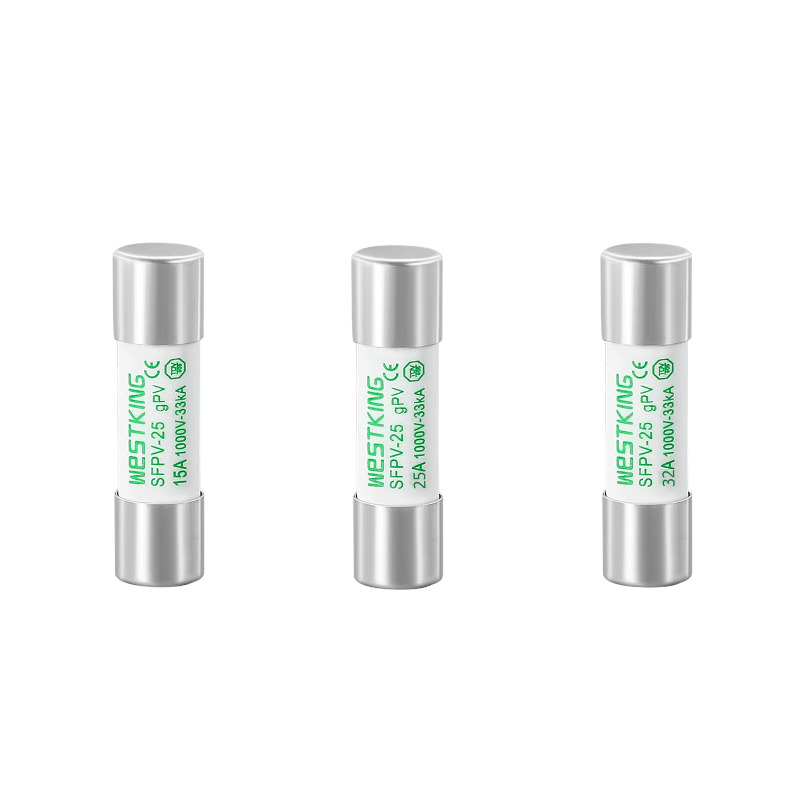

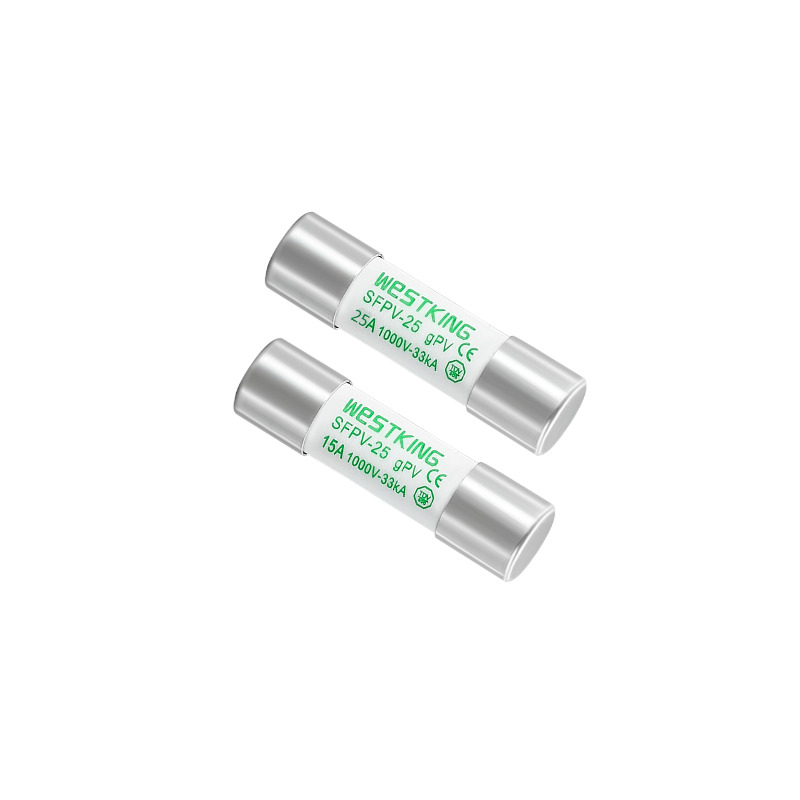

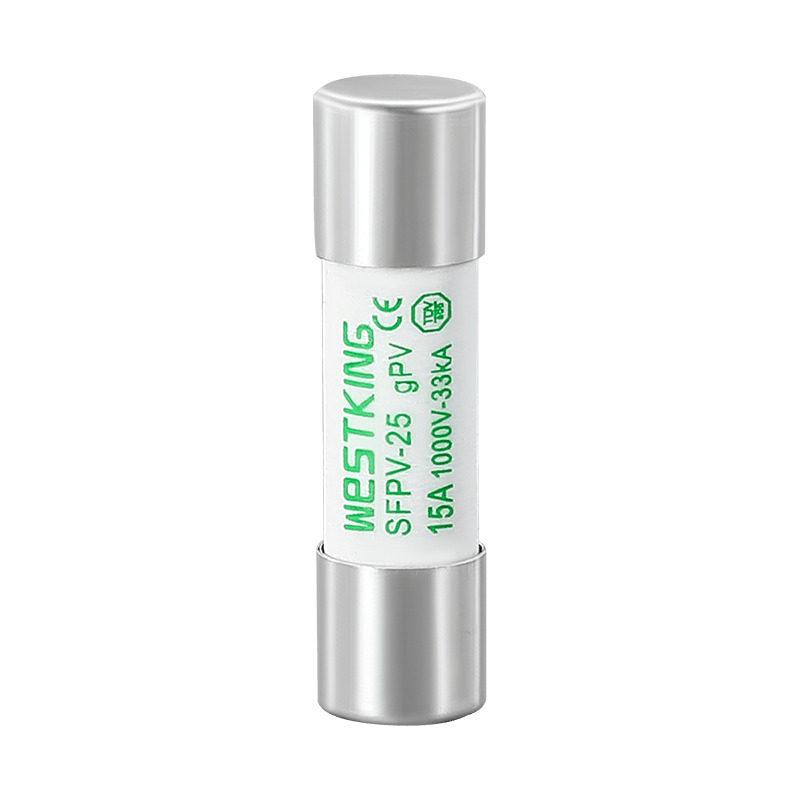

Sviluppato appositamente per proteggere i sistemi fotovoltaici, il modello SFPV-25 di WestkingFusibile PV GPV 1000 V CC 10 x 38 mmè una serie di fusibili fotovoltaici progettata per garantire la sicurezza delle applicazioni fotovoltaiche. La sua struttura avanzata offre un'eccezionale resistenza alla temperatura e ai cicli di corrente, contribuendo a prolungare la durata del sistema. Con un valore nominale di 1.000 V CC, il modello SFPV-25 vanta una capacità di interruzione minima ridotta pari a 1,35 volte il valore della corrente nominale del fusibile. Ciò consente l'interruzione sicura del circuito anche in condizioni tipiche di bassa corrente di guasto generata dai pannelli fotovoltaici. Proteggi il tuo impianto fotovoltaico ad isola o collegato alla rete da guasti a terra e guasti di linea imprevisti con la linea di fusibili Protection di Westking.

Fusibile PV GPV 1000 V CC 10 x 38 mmDati tecnici

•Se la temperatura ambiente è superiore a 25°C, fare riferimento alla tabella dei coefficienti di correzione della temperatura dei fusibili di WESTKING e al manuale dell'utente.

Fusibile PV GPV 1000 V CC 10 x 38 mmStandard

Fusibili IEC/EN 60269-1 – requisiti generali

Fusibili IEC/EN 60269-6 per impianti solari fotovoltaici

Fusibili fotovoltaici UL248-19

A norma RoHS

Fusibile PV GPV 1000 V CC 10 x 38 mmCARATTERISTICHE PRINCIPALI/VANTAGGI

Capacità di interruzione della corrente di guasto eccezionalmente bassa

Costruzione robusta per prolungare la durata del sistema

Resistente ai cicli termici

Prestazioni affidabili garantite a temperature estreme

Fusibile PV GPV 1000 V CC 10 x 38 mmAPPLICAZIONI

Protezione per moduli fotovoltaici in linea

Adatto per applicazioni con scatola combinatrice

Applicabile a tutti gli impianti fotovoltaici

Fornisce protezione a livello di stringa/array di sistemi fotovoltaici

Compatibile con inverter e regolatori di carica batterie

Certificazioni

TÜV CE

is09001 iatf16949

Origine

Cina

caratteristiche t-I

Dimensioni (mm)

Basi FUSE compatibili

grafico del coefficiente di correzione della temperatura

Descrizione:

1.Il fusibile funziona normalmente nell'intervallo di temperatura compreso tra -5°C e 40°C e non è richiesta alcuna correzione aggiuntiva.

2.Le condizioni di utilizzo consentite vanno da -40°C a 85°C.

3. Nell'ambito delle condizioni di utilizzo consentite, fare riferimento a questa tabella.

Manuale d'uso

Questo manuale è destinato al fusibile e al portafusibile gPV 1000 V CC 10x38 mm, progettati per scopi di protezione della produzione di energia solare fotovoltaica

1.Condizioni di lavoro

1.1 Temperatura dell'aria ambiente

Condizioni di utilizzo normali: La temperatura dell'aria ambiente non supera i 40°C; la temperatura media dell'aria ambiente nelle 24 ore non supera i 35°C, con un valore medio misurato nell'arco dell'anno inferiore; la temperatura minima dell'aria ambiente non è inferiore a -5°C. Condizioni di utilizzo consentite: da -40°C a 85°C.

1.2 Altitudine

Condizioni di utilizzo normali: l'altitudine di installazione non supera i 2000 m. Condizioni di utilizzo consentite: da 2.000 a 4.500 m. Correzione del parametro di altitudine: un'altitudine più elevata porta principalmente al degrado dell'isolamento, a condizioni di scarsa dissipazione del calore e a cambiamenti nella pressione dell'aria.

a) Per ogni 100 metri di aumento di altitudine, l'aumento di temperatura del fusibile aumenta di 0,1k - 0,5k.

b) Per ogni 100 metri di aumento di altitudine, la temperatura ambiente media diminuisce di circa 0,5k.

c) Generalmente, i fusibili utilizzati in ambienti aperti possono ignorare l'impatto dell'altitudine sulla corrente nominale e selezionare comunque le condizioni standard.

d) I fusibili utilizzati in ambienti chiusi, se la temperatura dell'aria ambiente dell'involucro o la temperatura interna non diminuiscono in modo significativo con l'altitudine e possono comunque superare i 40°C, devono ridurre la corrente nominale. Per ogni 1000 metri di aumento di altitudine la corrente nominale si riduce del 2% - 5%.

1.3 Condizioni atmosferiche

Condizioni normali di utilizzo: L'aria è pulita, con un'umidità relativa non superiore al 50% a una temperatura ambiente di 40°C; è consentita un'umidità relativa più elevata a temperature più basse; in queste condizioni, occasionalmente può verificarsi una moderata condensa a causa delle variazioni di temperatura. Condizioni di utilizzo normali: nessuna condensa significativa, con un'umidità relativa fino al 95%.

2.Condizioni di installazione

Il fusibile deve essere installato orizzontalmente o verticalmente, con l'installazione specifica a seconda della situazione reale. La distanza elettrica non deve essere inferiore a 8 mm e la distanza superficiale non deve essere inferiore a 10 mm. La categoria di installazione del fusibile FV è Classe III. Le condizioni di installazione sono le seguenti:

a) In un luogo senza vibrazioni e urti significativi.

b) In un mezzo senza rischio di esplosione e non contenente gas o polvere che possano corrodere i metalli o distruggere l'isolamento (compresa la polvere conduttiva).

c) In un luogo senza pioggia o neve.

3. Metodo di installazione:

a) Installazione su guida standard TH35;

b) Specificazione della vite: M5;

c) Coppia di installazione consigliata: 2,0 N·m;

d) Tolleranza di coppia: ± 3%.

4.Imballaggio e conservazione

Imballaggio: i fusibili fotovoltaici di WESTKING vengono forniti in scatole interne di carta ondulata e cartoni esterni, con etichette di sicurezza per pioggia, resistenza all'umidità e fragilità.

Conservazione: Temperatura: da -40°C a 40°C; L'umidità relativa non supera il 70% a 40°C, l'80% a 30°C e il 90% a temperature inferiori a 20°C; resistente all'umidità, evitare il contatto con acqua liquida e la deformazione dovuta all'assorbimento di umidità; ignifugo.

5.Uso e Manutenzione

I fusibili FV devono essere regolarmente puliti e mantenuti da personale professionale, ispezionando le condizioni degli elementi di fissaggio per garantire un utilizzo sicuro. Quando il fusibile PV si scioglie, si consiglia di sostituirlo con un fusibile PV di WESTKING. Quando si sostituisce l'elemento fusibile, rimuovere la polvere e altri contaminanti dal portafusibile PV

Si prega di leggere attentamente questo manuale poiché vi aiuterà a utilizzare correttamente i fusibili. WESTKING New Energy Technology Co., Ltd. non solo fornisce fusibili di alta qualità ai nostri clienti, ma offre anche servizi tecnici completi per assistere gli utenti nella risoluzione dei problemi di sicurezza elettrica. Essendo la prima azienda in Cina a ricercare e produrre fusibili CC, WESTKING continua a impegnarsi a fornire prodotti fusibili di qualità superiore per il nuovo campo elettrico energetico.
