FUSIBILE WESTKING NH(NT).
è adatto per 50HZ o 60HZ, ha ottenuto la certificazione CCC ed è comunemente utilizzato nei settori industriale e delle comunicazioni. A differenza di altri prodotti fabbricati in fabbrica, il FUSE NH(NT) di WESTKING può soddisfare i requisiti dell'applicazione in tre diversi livelli di tensione, 500 V CA, 690 V CA e 440 V CC. Utilizza ceramica ad alta resistenza e rame viola come connessione, che presenta i vantaggi di un basso aumento della temperatura e di un basso consumo energetico.
Il FUSIBILE WESTKING NH(NT) è progettato come fusibile di tipo plug-in, tra cui:
Base fusibile (incluso coperchio terminale e schermo di fase)
Collegamento del fusibile a contatto con la lama
Dispositivo per la sostituzione del fusibile (estrattore per fusibili HRC a bassa tensione)
Il fusibile NH tipo "gG" è un fusibile con potere di interruzione a gamma completa, utilizzato per proteggere cavi e apparecchiature. Possono interrompere qualsiasi picco di corrente, dalla corrente di fusione più bassa al potere di interruzione. Pertanto, possono essere utilizzati da soli come protezione e proteggere anche le apparecchiature elettriche e gli impianti industriali dall'impatto di correnti di cortocircuito molto elevate.
Tipo | Tensione nominale | Correnti nominali |
NH00(NT00)-Amp | 500 V CA/690 V CA/250 V CC | 4A-6A-10A-16A-20A-25A-32A-36A40A-50A-63A-80A-100A-125A-160A |
NH1(NT1)-Amp | 500 V CA/690 V CA/440 V CC | 63A-80A-100A-125A-160A-200A-224A-250A |
NH2(NT2)-Amp | 500 V CA/690 V CA/440 V CC | 125A-160A-200A-250A-300A-315A-355A-400A |
NH3(NT3)-Amp | 500 V CA/690 V CA/440 V CC | 315A-355A-400A-425A-500A-630A |
NH4(NT4)--Amp | 400 V CA/690 V CA/440 V CC | 800A-1000A-1250A |
IEC60269.1
IEC60269.2
DIN43620
Conforme alla direttiva RoHS
Dichiarazione REACH disponibile su richiesta
Elevato potere di interruzione
Vari valori nominali per i livelli di corrente e tensione
Struttura semplice, facile da installare e mantenere
Buona adattabilità ambientale e durabilità
Sistemi di distribuzione dell'energia industriale:
Realizzazione di impianti elettrici
Sistemi di alimentazione
Sistemi di energia rinnovabile
Trasporti
Apparecchiature elettroniche e sistemi di controllo
• is09001 iatf16949 CCC
Cina
Tipo | Corrente nominale (A) | Tensione nominale | Potere di interruzione | Potenza (w) | Peso (g) |

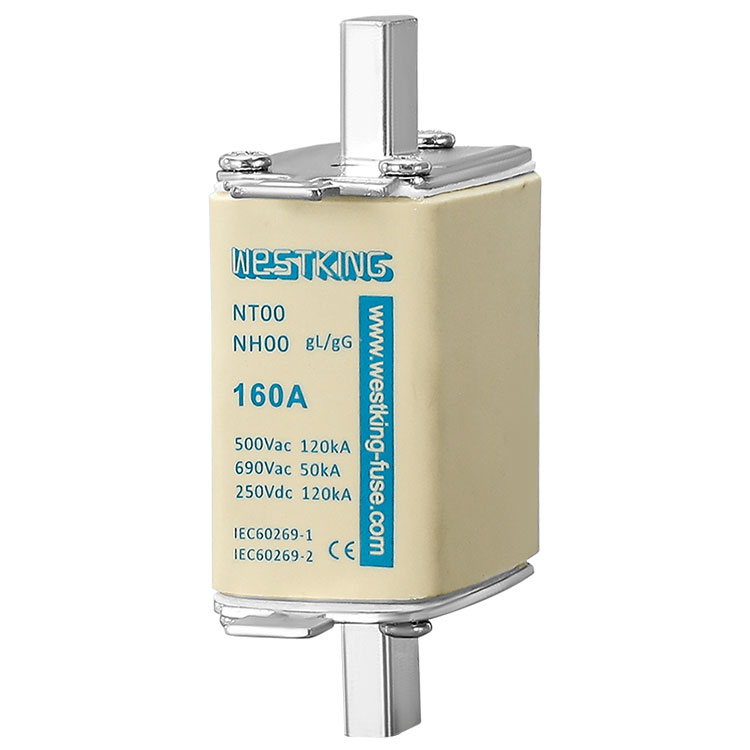

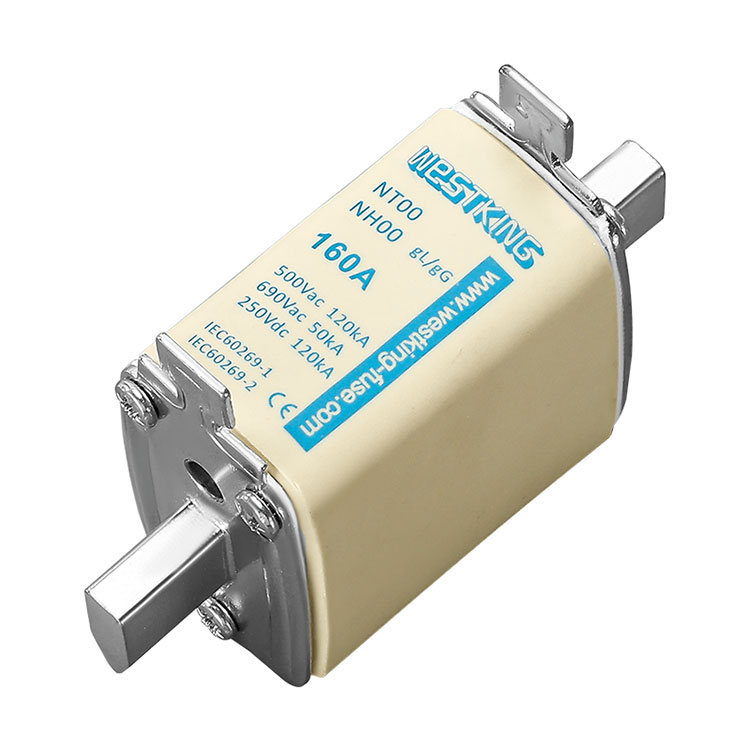

NH00 NT00 Collegamento del fusibile | 4 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 1.5 | 200 |
6 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 1.6 | ||
10 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 1.7 | ||
16 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 2.0 | ||
20 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 2.5 | ||
25 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 3.1 | ||
32 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 3.5 | ||
36 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 3.8 | ||
40 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 4.0 | ||
50 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 5.3 | ||
63 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 6.1 | ||
80 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 6.9 | ||
100 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 10.0 | ||
125 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 11.0 | ||
160 | 500 V CA/690 V CA/250 V CC | 120kA/50kA/100kA | 12.0 |
Tipo | Corrente nominale (A) | Tensione nominale | Potere di interruzione | Potenza (w) | Peso (g) |

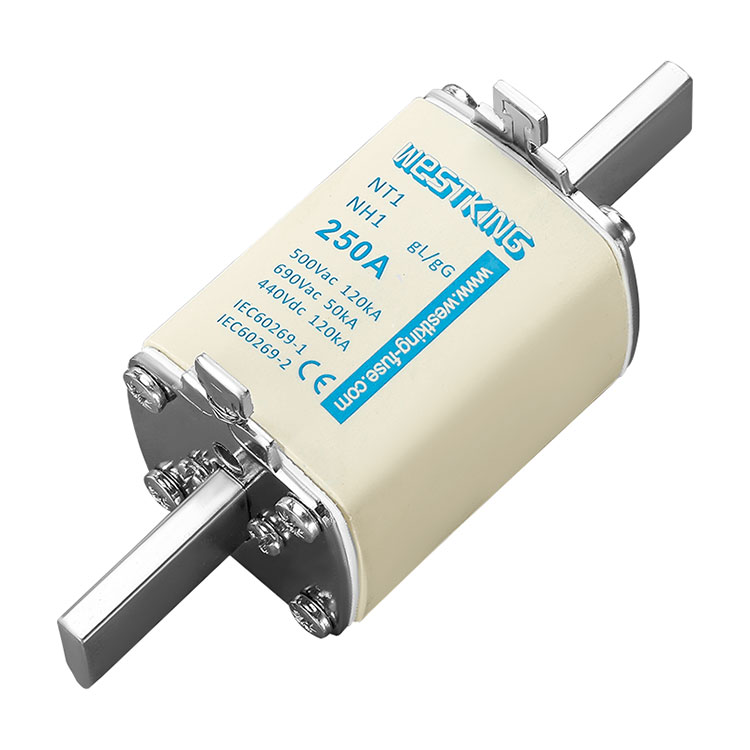

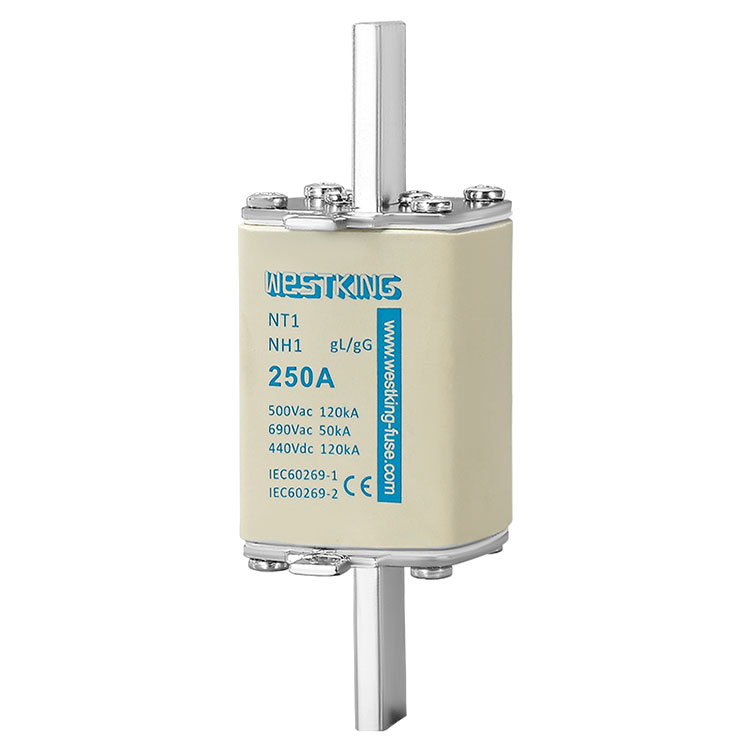

NH1 NT1 Collegamento del fusibile | 63 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 7.5 | 400 |
80 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 8.3 | ||
100 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 12.0 | ||
125 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 13.4 | ||
160 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 16.5 | ||
200 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 20.0 | ||
224 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 22.3 | ||
250 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 23.0 |
Tipo | Corrente nominale (A) | Tensione nominale | Potere di interruzione | Potenza (w) | Peso (g) |

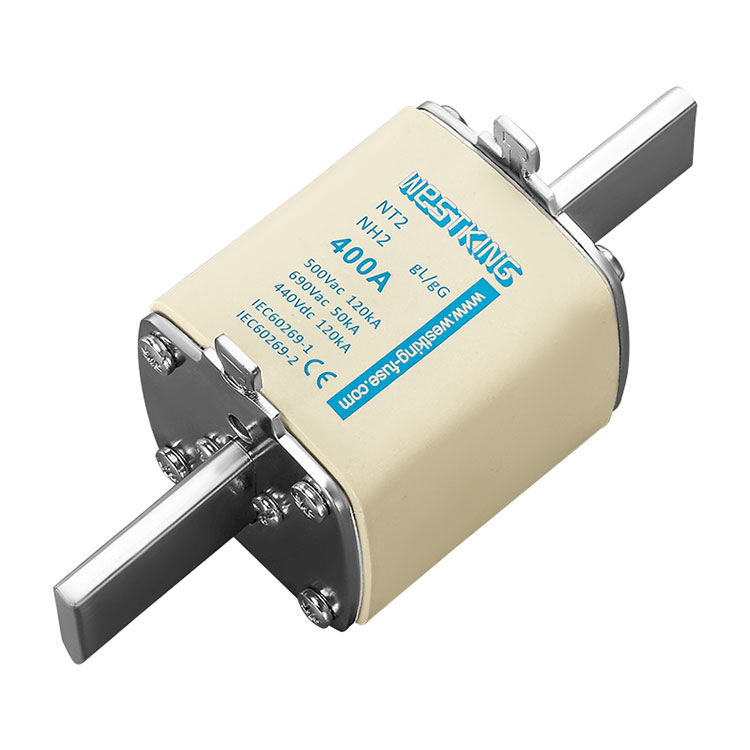

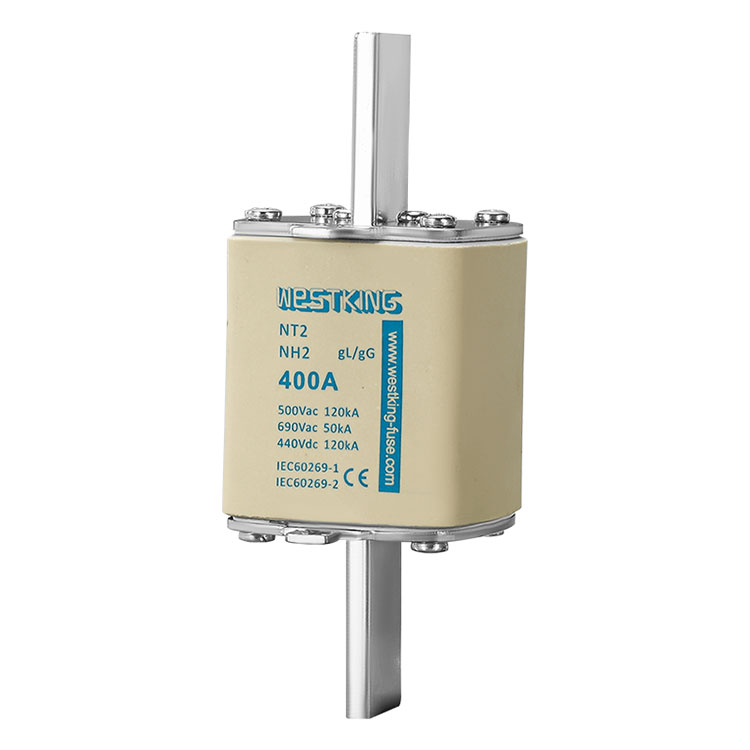

NH2 NT2 Collegamento del fusibile | 125 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 21.0 | 610 |
160 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 22.5 | ||
200 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 27.0 | ||
250 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 28.6 | ||
300 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 32.0 | ||
315 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 32.4 | ||
355 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 33.5 | ||
400 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 34.0 |
Tipo | Corrente nominale (A) | Tensione nominale | Potere di interruzione | Potenza (w) | Peso (g) |

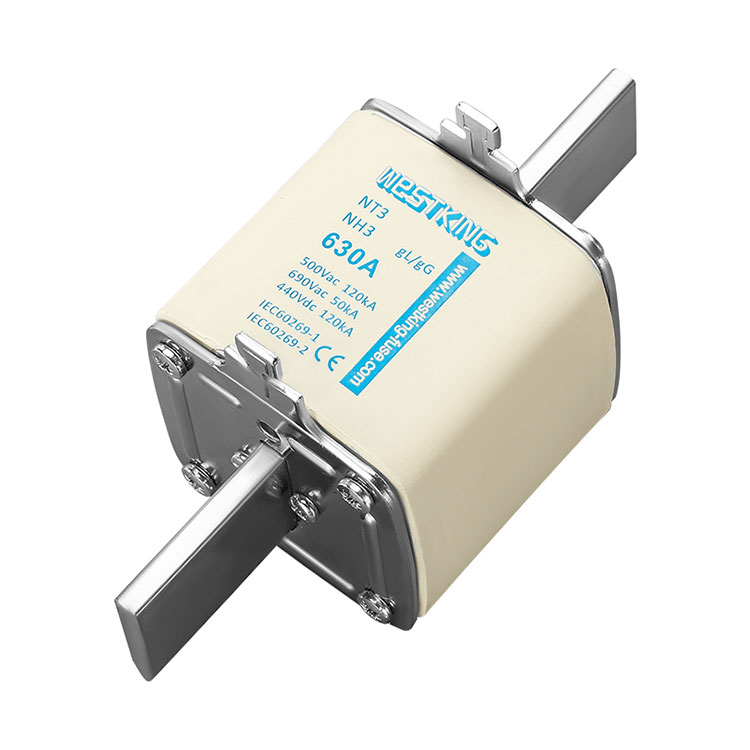

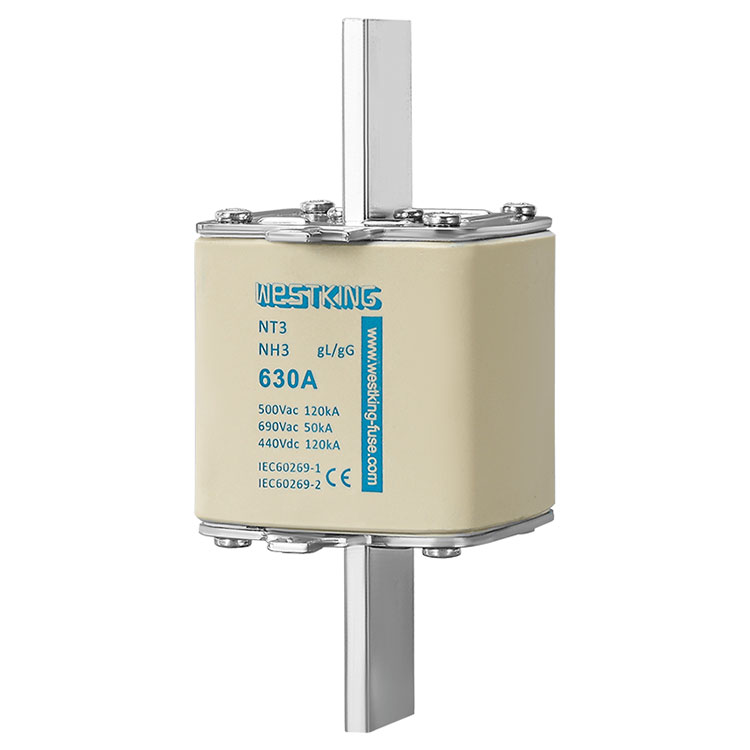

NH3 NT3 Collegamento del fusibile | 315 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 35.0 | 820 |
355 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 36.0 | ||
400 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 38.1 | ||
425 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 40.1 | ||
500 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 45.2 | ||
630 | 500 V CA/690 V CA/440 V CC | 120kA/50kA/100kA | 48.0 |
Tipo | Corrente nominale (A) | Tensione nominale | Potere di interruzione | Potenza (w) | Peso (g) |

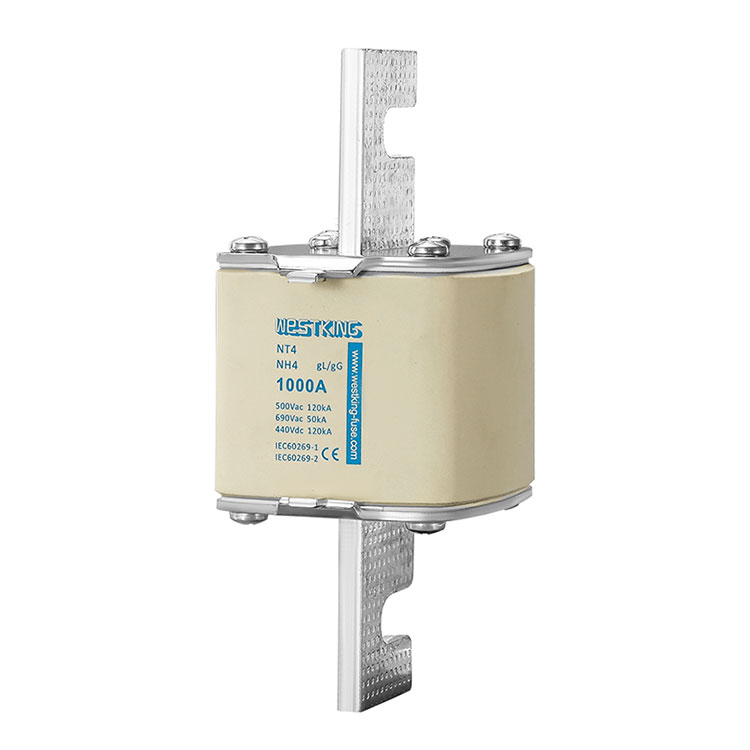

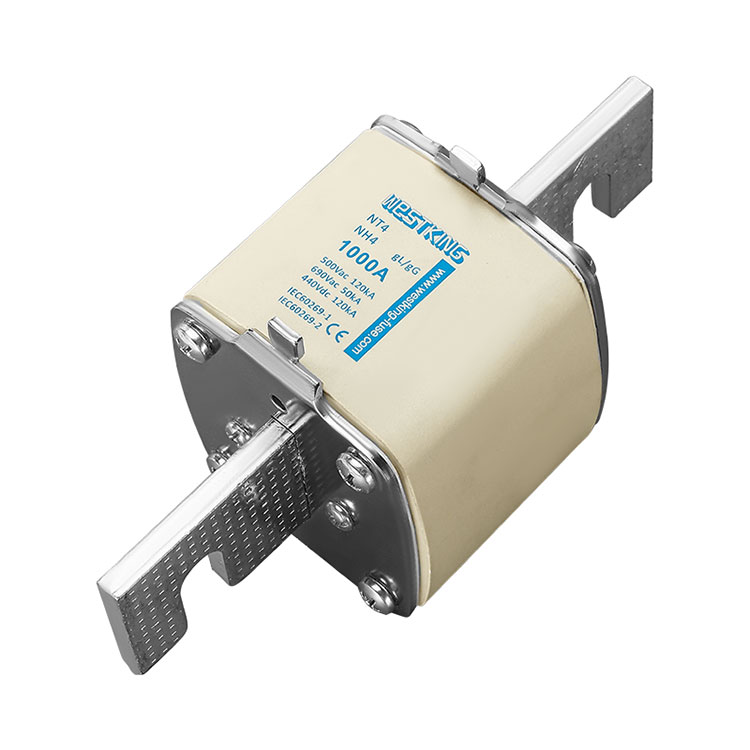

NH4 NT4 Collegamento del fusibile | 800 | CA 400 V/CA 690 V/CC 440 V | 100kA/50kA/100kA | 75.0 | 1950 |
1000 | CA 400 V/CA 690 V/CC 440 V | 100kA/50kA/100kA | 90.0 | ||
1250 | CA 400 V/CA 690 V/CC 440 V | 100kA/50kA/100kA | 110.0 |
diagramma schematico della sezione trasversale
La struttura tipica del fusibile NH (NT) prevede il posizionamento di un elemento fusibile tra due specifici contatti a lama e l'incapsulamento all'interno di un isolante tubolare ceramico a sezione trasversale ellittica o rettangolare. I contatti a lama sono fissati a una piastra terminale con un'aletta di presa compatibile con una maniglia di ricambio NH standard, consentendo l'inserimento e la rimozione del fusibile. Un dispositivo indicatore, un indicatore caricato a molla sulla superficie dell'estremità esterna o un indicatore a pulsante davanti al fusibile, verrà aperto quando il filo indicatore si scioglie per indicare che il fusibile è entrato in funzione.
L'elemento fusibile, che determina le caratteristiche tempo-corrente del fusibile e il suo aumento di temperatura, è realizzato in nastro di rame o argento ed è prodotto con cura e precisione. Lo spessore uniforme del nastro, la buona conduttività e il taglio ad alta precisione garantiscono una bassa dissipazione di potenza e il rispetto delle caratteristiche tempo-corrente specificate.
Il corpo in ceramica impedisce ai gas caldi e al metallo liquefatto di essere espulsi nell'ambiente. È realizzato in materiale ceramico industriale di alta qualità come talco o allumina, che può resistere alle alte temperature e pressioni generate durante il funzionamento.
La piastra terminale è dotata di un'aletta di presa compatibile con una maniglia di ricambio NH standard, che consente di inserire e rimuovere il fusibile con la maniglia. Insieme al tubo in ceramica, la piastra terminale forma un guscio resistente alla pressione per la commutazione dell'arco.
La sabbia silicea è essenziale per la limitazione della corrente. WESTKING New Energy Company utilizza generalmente sabbia silicea cristallina con elevata purezza chimica e mineralogica (contenuto di ossido di silicio superiore al 99,9%) che è completamente priva di umidità dopo l'essiccazione. La distribuzione granulometrica specificata e la densità di riempimento ottimale della sabbia silicea sono requisiti fondamentali per la funzione di commutazione.
Il dispositivo indicatore può rilevare rapidamente il fusibile operativo. Se ha una forza elastica sufficientemente elevata, può anche fungere da riscontro per azionare un interruttore miniaturizzato o un dispositivo di rilascio.
La saldatura può convertire le caratteristiche tempo-corrente in una corrente di fusione inferiore. Quando si seleziona la saldatura, è necessario prestare particolare attenzione all'effetto legante della saldatura sul punto di saldatura quando si scioglie. La saldatura deve essere saldata nella posizione corretta e la quantità di saldatura deve essere adeguata.
I contatti a lama vengono utilizzati per collegare elettricamente e meccanicamente il corpo e la base del fusibile e sono realizzati in rame o lega di rame, con superficie argentata. Se utilizzati in applicazioni speciali con gas corrosivi, vengono utilizzati anche contatti placcati con stagno o nichel.
Con i suoi materiali di alta qualità e la squisita fattura, il fusibile NH WESTKING offre una garanzia di sicurezza affidabile per la trasmissione e la distribuzione di potenza. Durante l'uso, è necessario prestare attenzione al rilevamento e alla manutenzione per garantire il buono stato di ciascun componente, garantendo il funzionamento sicuro delle apparecchiature elettriche.
