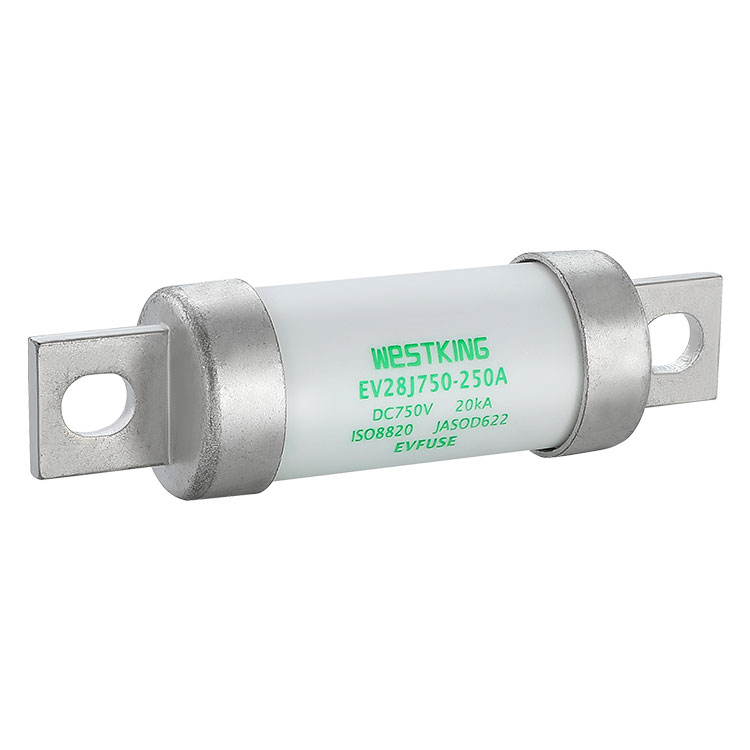

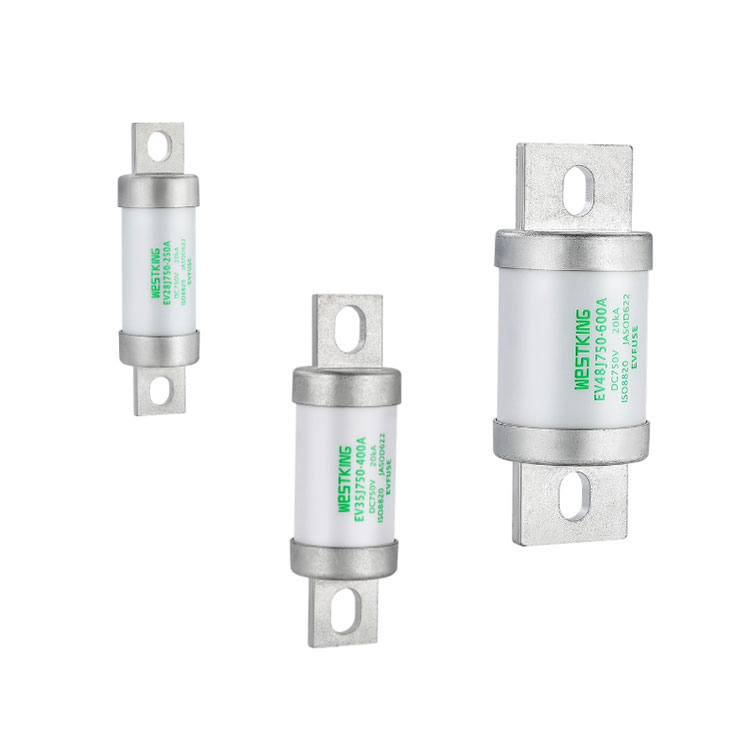

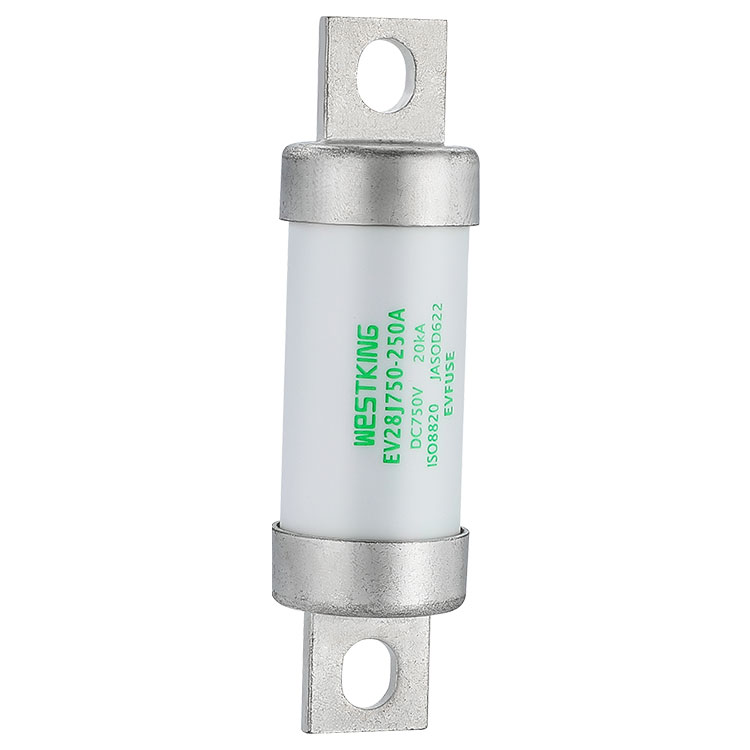

Fusibile J EV serie 750 V CC

Veicoli stradali WESTKING tipo J I fusibili sono disponibili con tensioni di 750 V CC e 750 V CC. Sono comunemente utilizzati come elementi di protezione del circuito principale nelle PDU, con correnti comprese tra 50 A e 600 A, adatti a diversi modelli di veicoli. WESTKING EV FUSE utilizza anche materiali e tecnologie avanzati per garantirne il normale funzionamento in ambienti difficili come alte temperature, umidità e vibrazioni, migliorando così la sicurezza e l'affidabilità dei veicoli elettrici.

Fusibile J EV serie 750 V CCDati tecnici

Fusibile J EV serie 750 V CCDescrizione del materiale:

1- Il tubo del fusibile è realizzato in ceramica di allumina al 95% ad alta tenacità;

2- L'elemento fusibile è realizzato con materiale giapponese importato e sottoposto a stampaggio preciso.

Fusibile J EV serie 750 V CCProcedura di costruzione:

1- I componenti metallici in rame vengono prima rivettati e poi risaldati;

2- La sabbia di quarzo interna incorpora l'esclusivo processo di trattamento di indurimento di WESTKING, che protegge dal distacco del prodotto e dagli spruzzi d'arco innescati da guasti di linea durante il funzionamento dinamico.

Standard

ISO8820-8

PRENDI IL D622

Prodotto secondo il sistema di qualità ITAF16949 per la conformità ai requisiti automobilistici

Conforme alla direttiva RoHS

Dichiarazione REACH disponibile su richiesta

CARATTERISTICHE PRINCIPALI/VANTAGGI

Elevata resistenza alla corrente di picco

Resiste a condizioni di guida difficili

Proprietà di fusione sicure e affidabili

Doppia protezione contro sovraccarico e cortocircuito

Basso aumento della temperatura e consumo energetico, estensione della portata della batteria

Elevato potere di interruzione

Elevate prestazioni ciclistiche

APPLICAZIONI

Protezione del pacco batteria

BDU e PDU

Scatola di giunzione batterie per ausiliari

QUESTO/TUTTO

Stoccaggio dell'energia elettrica

Caricabatterie

Protezione del pacco supercondensatore

Protezione di backup per relè/sezionatore/interruttore CC

Disconnessione di sicurezza per manutenzione (MSD)

Certificazioni

is09001 iatf16949

Origine

Cina

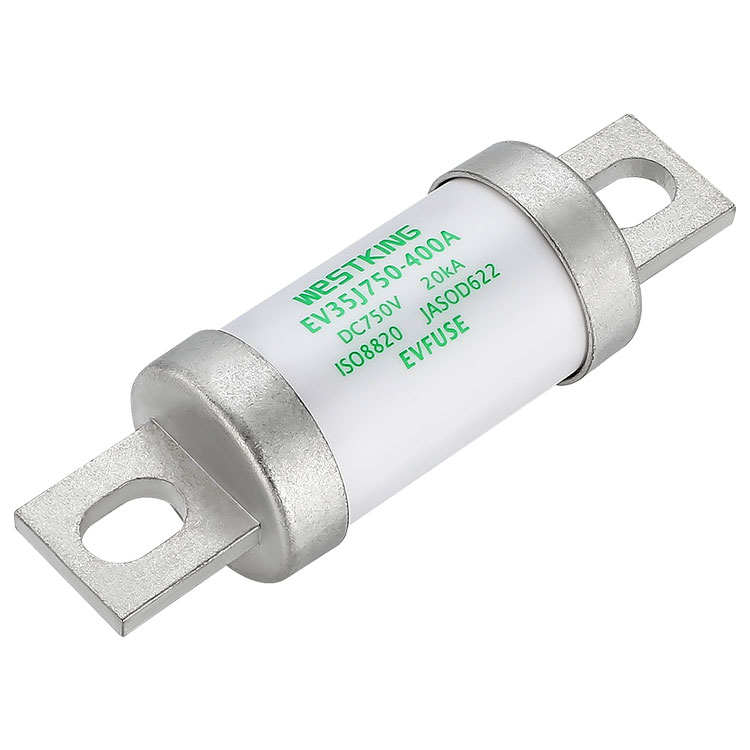

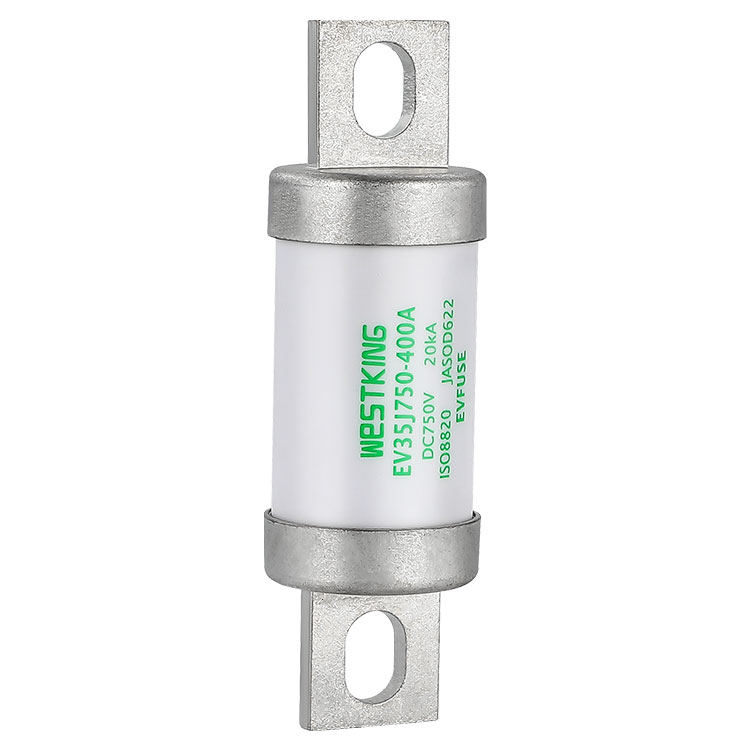

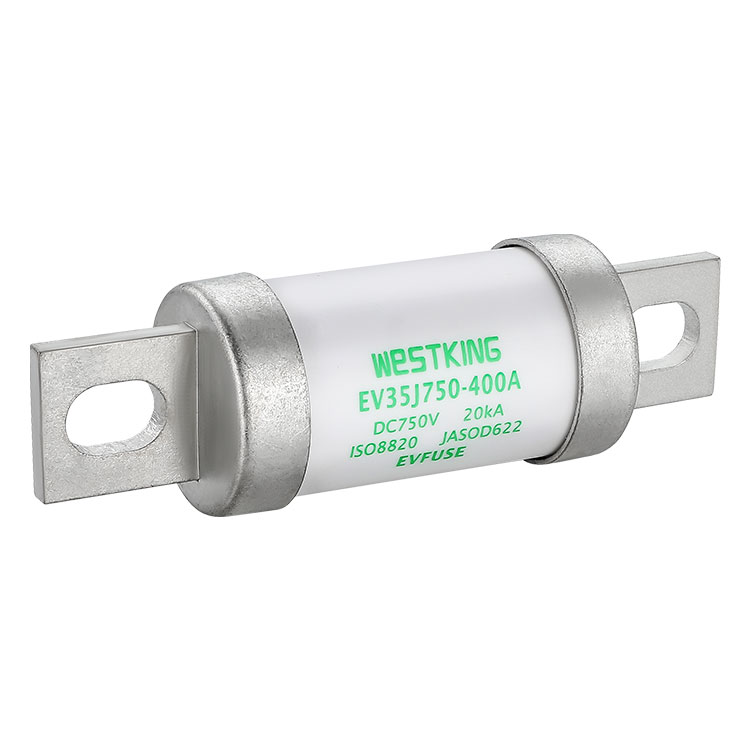

Fusibili di alimentazione del veicolo elettrico 750VDC EV35J750 protezione per pacco batteria

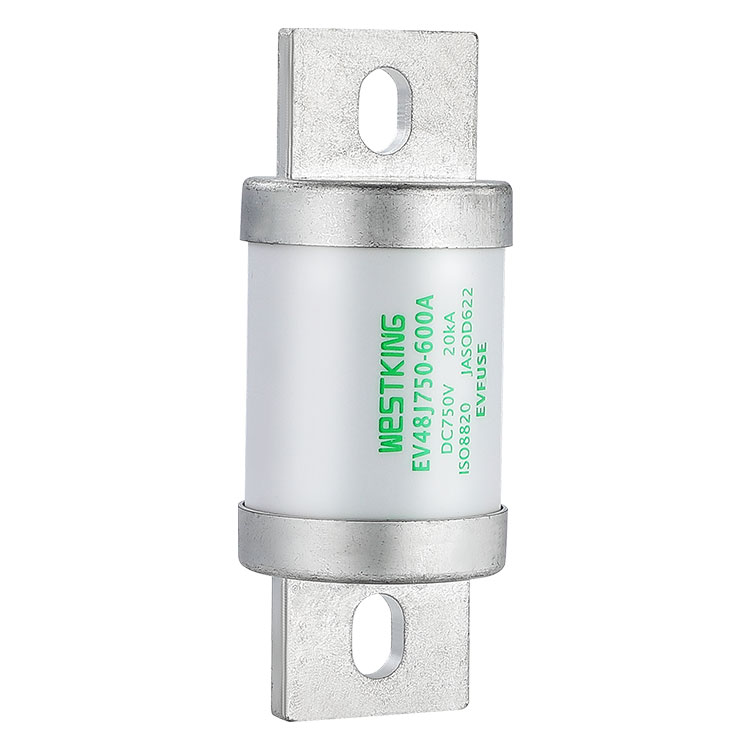

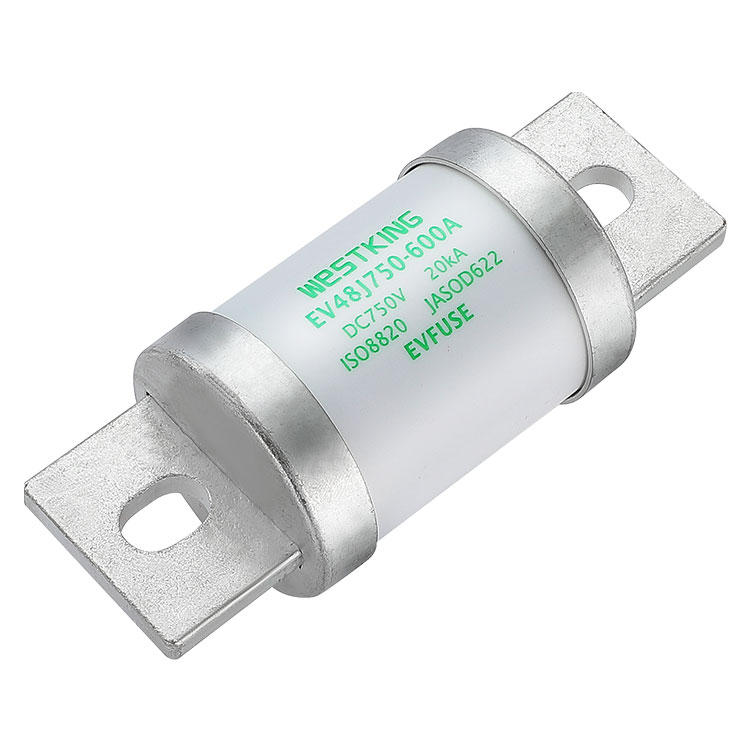

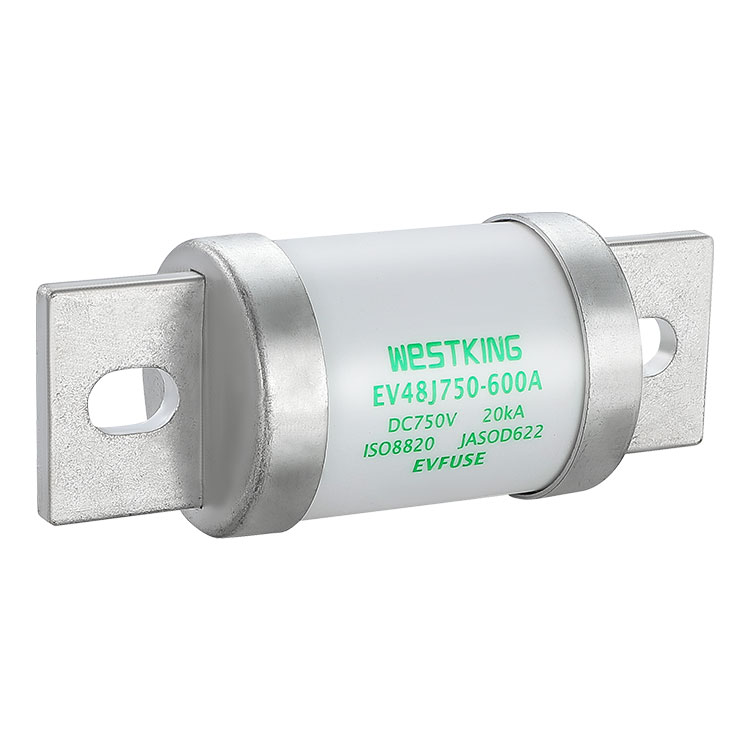

Fusibili di alimentazione del veicolo elettrico 750VDC EV48J750 protezione per pacco batteria

Caratteristiche EV FUSE t-I

grafico del coefficiente di correzione della temperatura

Descrizione della serie WESTKING J EV con fusibile 750 V CC:

1.Il fusibile funziona normalmente nell'intervallo di temperatura compreso tra -5°C e 40°C e non è richiesta alcuna correzione aggiuntiva.

2.Le condizioni di utilizzo consentite sono comprese tra -40°C e 85°C.

3. Nell'ambito delle condizioni di utilizzo consentite, fare riferimento a questa tabella.

WESTKING ti presenterà la struttura dell'EVFUSE AUTOMOTIVE GRADE, che è significativamente diversa dalle altre fabbriche, ed è una struttura del fusibile progettata specificamente per i veicoli elettrici a nuova energia.

1-Il cappuccio terminale in metallo e le gambe in rame viola sono fissati saldamente tramite rivettatura e risaldatura per garantirne la stabilità contro le vibrazioni.

2-Il tubo del fusibile è realizzato in ceramica ad alto contenuto di allumina, in grado di resistere all'esposizione all'arco elettrico e di mantenerne la forma alle alte temperature.

3-L'elemento fusibile è realizzato con materiali in lega giapponese importati, garantendo la sua resistenza alle acrobazie attuali.

4-Il mezzo di estinzione dell'arco è sabbia di quarzo di elevata purezza, pulita e lavorata selettivamente.

La procedura di polimerizzazione sviluppata da 5-WESTKING viene utilizzata per solidificare la sabbia di quarzo, prevenendo la rottura dell'elemento fusibile a causa delle vibrazioni e mitigando efficacemente l'intensità degli impatti dell'arco elettrico.

6-È stato implementato un adattamento con interferenza per i cappucci terminali interni ed esterni per ridurre al minimo la resistenza.
