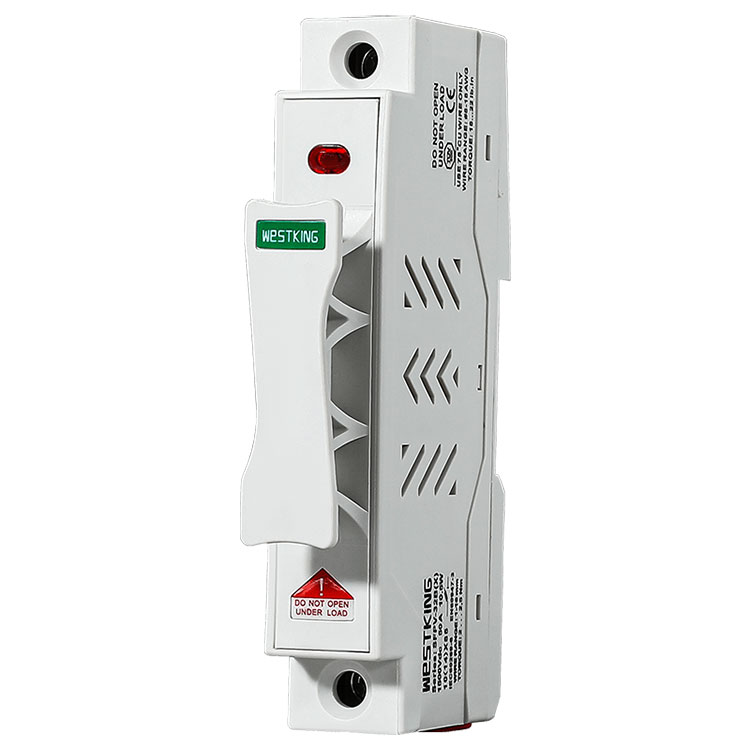

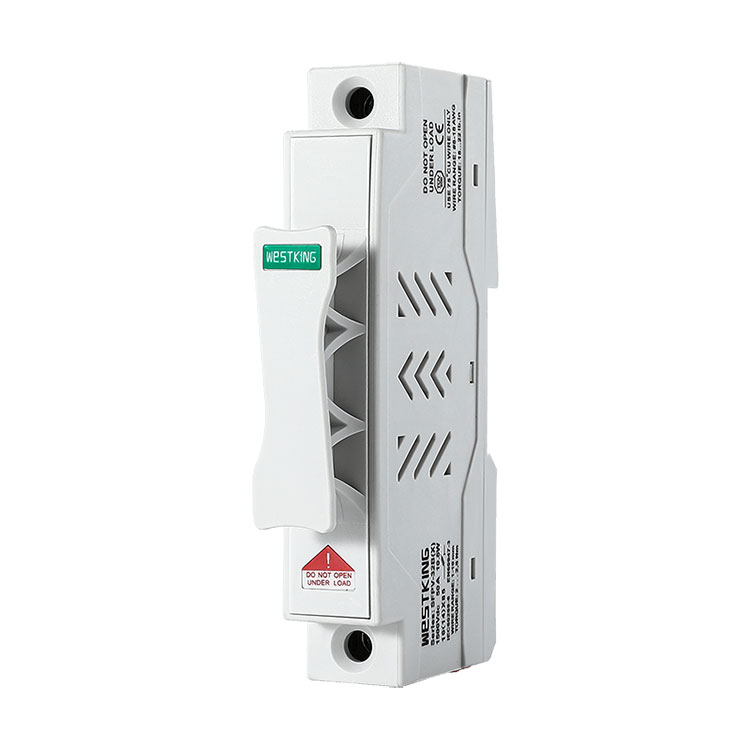

Portafusibile fotovoltaico 10/14x85 1500 V CC
  • Portafusibile fotovoltaico 10/14x85 1500 V CCPortafusibile fotovoltaico 10/14x85 1500 V CC
  • Portafusibile fotovoltaico 10/14x85 1500 V CCPortafusibile fotovoltaico 10/14x85 1500 V CC
  • Portafusibile fotovoltaico 10/14x85 1500 V CCPortafusibile fotovoltaico 10/14x85 1500 V CC
  • Portafusibile fotovoltaico 10/14x85 1500 V CCPortafusibile fotovoltaico 10/14x85 1500 V CC

Portafusibile fotovoltaico 10/14x85 1500 V CC

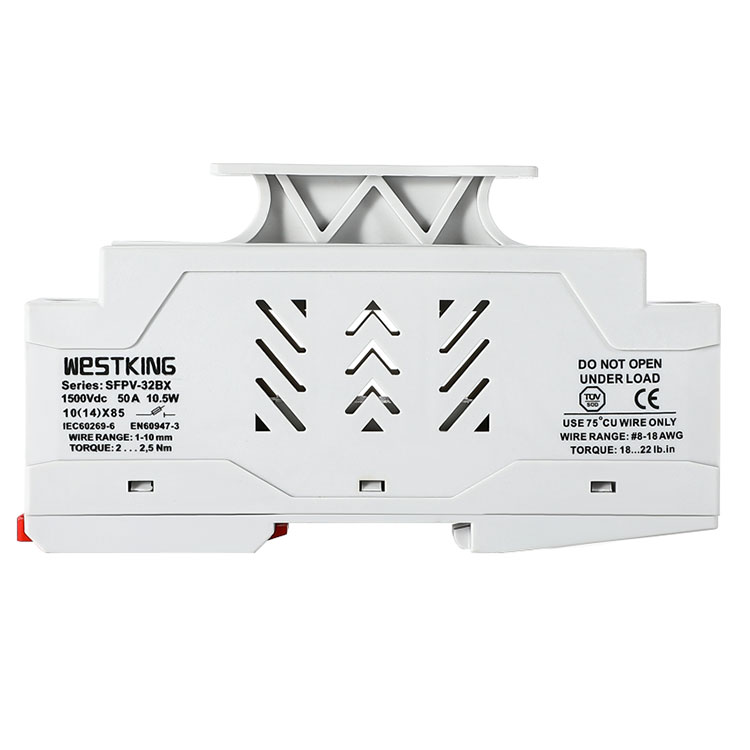

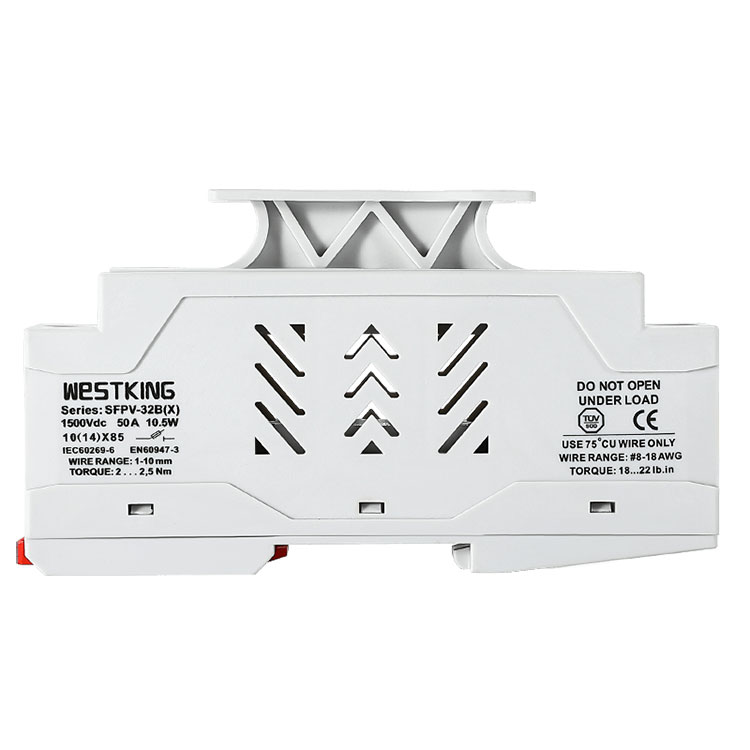

Il fusibile fotovoltaico SFPV-32BXPortafusibile fotovoltaico 10/14x85 1500 V CCla base è compatibile con fusibili fotovoltaici sia 1500VDC 10X85MM che 10/14×85MM, con una corrente nominale massima fino a 50A. Lo sviluppo di questo portafusibili fotovoltaico si basa su comunicazioni approfondite e verifiche di test con numerosi utenti di stazioni base fotovoltaiche da parte di WESTKING. Il portafusibili SFPV-32B da 1500 V CC presenta una struttura avanzata di dissipazione del calore, con canali per il flusso di aria calda tra i poli, in modo efficace riducendo la sovrapposizione di temperature generata dal fusibile. Lo spazio interno è progettato per consentire al fusibile di pendere liberamente, evitando che tocchi il guscio di plastica del supporto e riducendo il rischio di bruciare e carbonizzare la plastica.

Invia richiesta

Descrizione del prodotto

Per facilitare la sostituzione dei fusibiliPortafusibile fotovoltaico 10/14x85 1500 V CC, il supporto è progettato con una maniglia a cassetto che può essere facilmente estratta, rendendo il processo di sostituzione del fusibile più comodo e sicuro. In sintesi, la base del fusibile fotovoltaico SFPV-32BX dimostra prestazioni e affidabilità eccellenti nel migliorare l'efficienza operativa della centrale elettrica e garantire la sicurezza. È una scelta affidabile per gli impianti fotovoltaici.


Portafusibile fotovoltaico 10/14x85 1500 V CCDati tecnici

•Tensione nominale: 1500 Vcc
•Correnti nominali: 50A
•Grado di protezione: IP20
•Taglia del prodotto: Collegamento con fusibili gPV 10/14x85mm
•Capacità di interruzione nominale: 50kA
•Temperatura di conservazione: -40°C...90°C
•Temperatura di esercizio : -40°C...85°C
•Potenza dissipata dal portafusibile: 0,37 W
•Tensione nominale di isolamento: 6kV


Standard

CEI/EN 60269-1

CEI/EN 60269-2

Portafusibili UL4248-1

Portafusibili fotovoltaici UL4248-19

Terminali di cablaggio UL486E

CSA C22.2 Nº 4248-1 Gruppi portafusibili

CSA 22.2 Nº 65 Connettori a filo


CARATTERISTICHE PRINCIPALI/VANTAGGI

Il design compatto consente di risparmiare spazio

Installazione su guida DIN TH35 per una facile integrazione

Design plug-and-play a cassetto, sicuro e conveniente per la sostituzione dei fusibili

Indicatore visivo del fusibile opzionale

Realizzato in materiale plastico PBT

Materiale ignifugo, classe V0


Portafusibile fotovoltaico 10/14x85 1500 V CCAPPLICAZIONI

Applicazioni fotovoltaiche fino a 1500VDC

Protezione a livello di stringa/array fotovoltaico

Applicazioni dell'inverter

Funzionamento della scatola combinatrice


Portafusibile fotovoltaico 10/14x85 1500 V CCCertificazioni

is09001 iatf16949

TÜV CE


Origine

Cina


Portafusibile fotovoltaico 10/14x85 1500 V CCCARATTERISTICHE ELETTRICHE

tipo indicatore LED Peso netto Imballaggio
SFPV-32B-1P NO 117 g 6 pezzi/scatola
SFPV-32BX-1P 120 g 6 pezzi/scatola


Dimensioni (mm)


Collegamento FUSE compatibile


Modello e significato


Fusibile e supporto fotovoltaico WESTKING

Diagramma dell'applicazione
